Инструкция к контроллеру A³M-VS-24ST-PRO

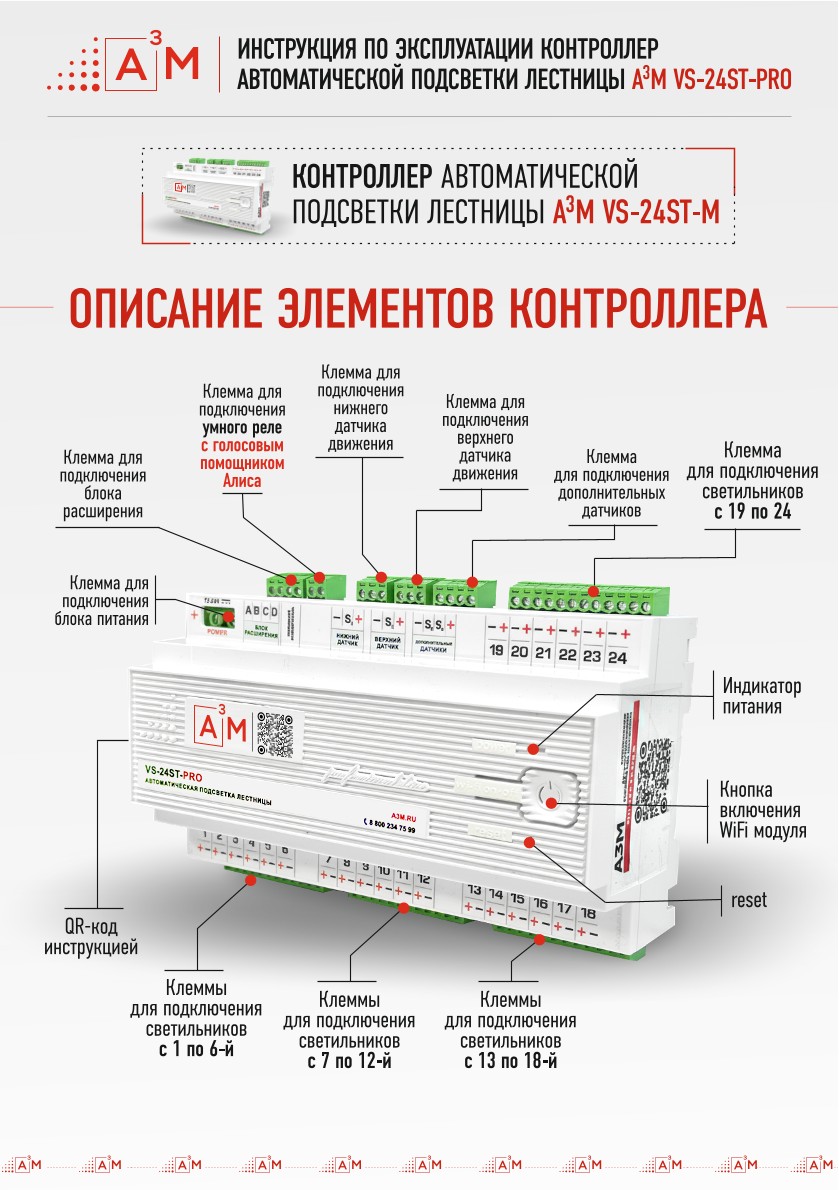

На схеме корпуса контроллера A³M VS-24ST-PRO обозначены следующие элементы подключения:

• Клемма подключения блока питания (12-24V) и блока расширения каналов.
• Клемма умного реле для интеграции с голосовым помощником Яндекс Алиса.
• Выделенные клеммы для нижнего, верхнего и дополнительных датчиков движения.
• Клеммные колодки для подключения линий светильников (каналы с 1 по 24).
• Светодиодный индикатор питания (Power), кнопка активации модуля связи Wi-Fi и кнопка Reset.

Все клеммы за исключением клеммы подключения блока питания являются съёмными, чем можно воспользоваться для удобного монтажа

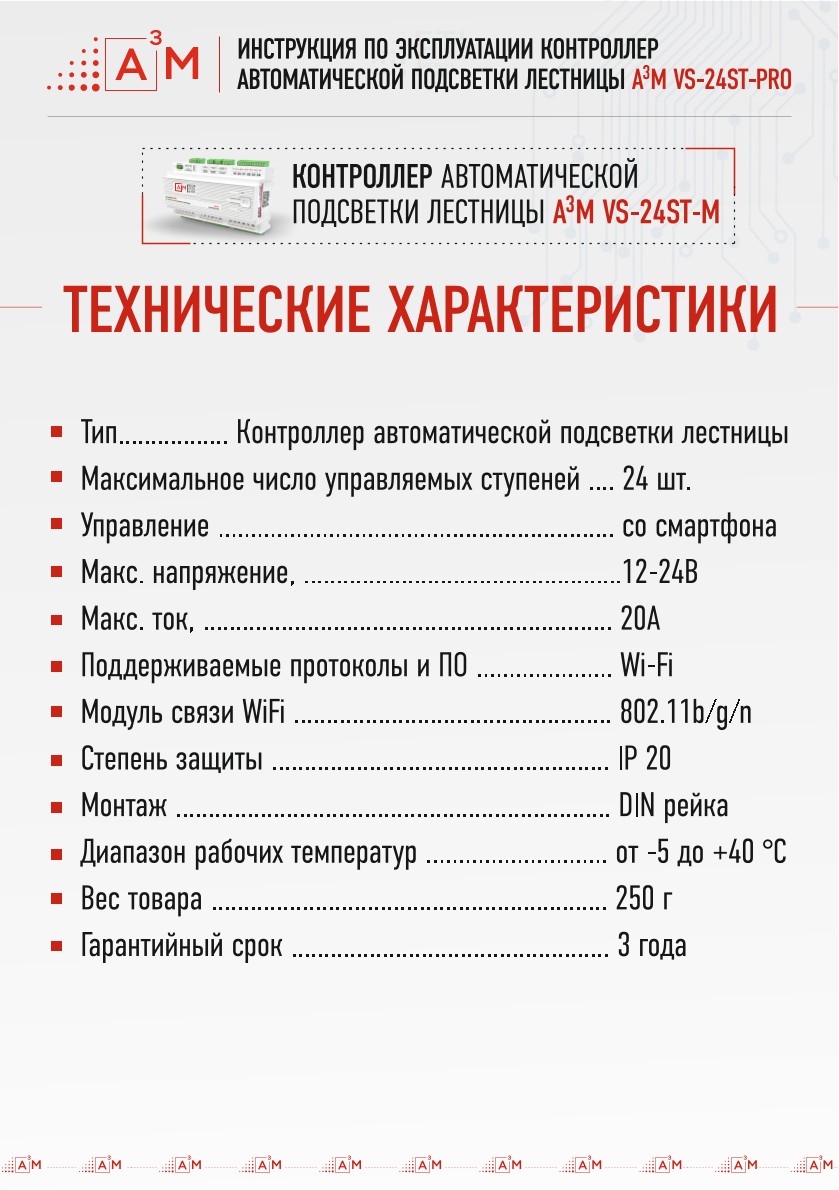

• Тип оборудования: Контроллер автоматической подсветки лестниц
• Максимальное число управляемых ступеней: 24 шт.
• Интерфейс управления: Смартфон (Wi-Fi модуль 802.11b/g/n)
• Рабочее напряжение: 12-24В; Максимальный ток: 20А
• Степень защиты корпуса: IP 20; Способ монтажа: На стандартную DIN рейку (занимает 9 модулей)
• Официальная гарантия: 3 года (базовая) / до 5 лет (расширенная)

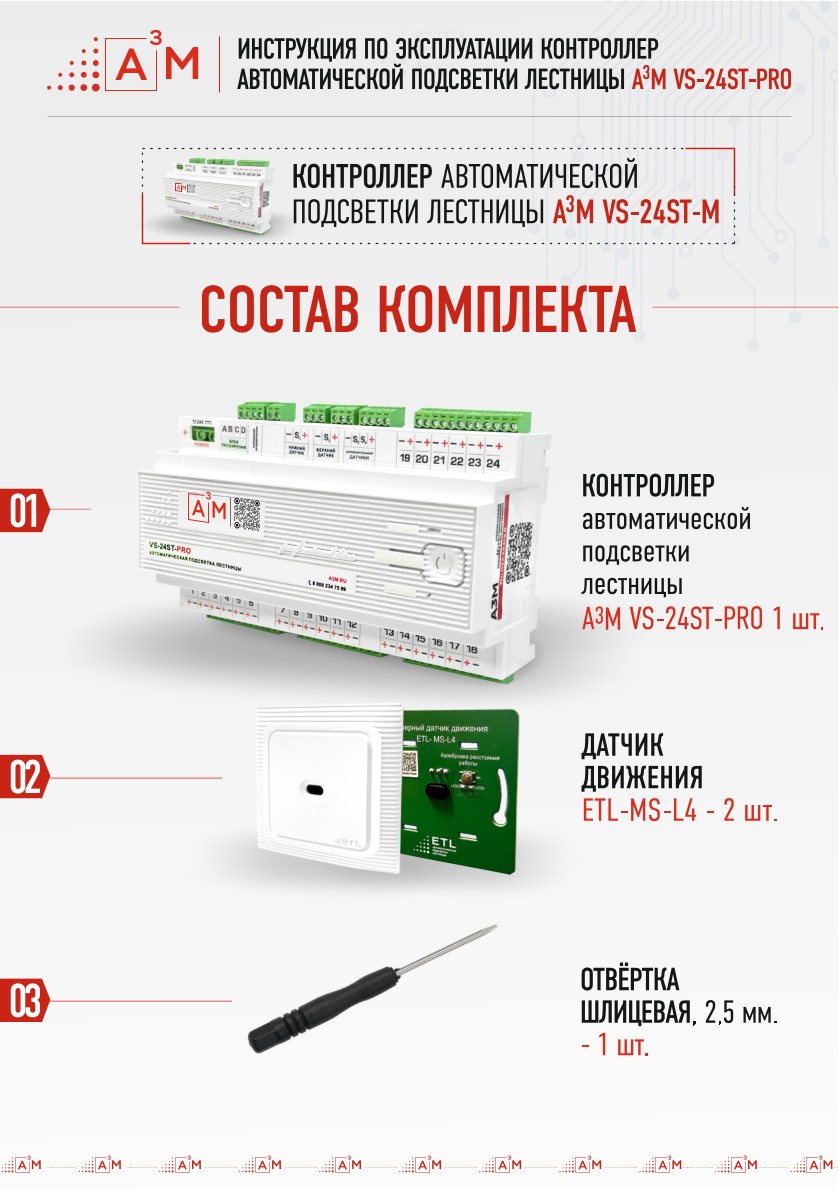

В стандартную комплектацию оборудования системы автоматического освещения входят:

• 01. Фирменный программируемый контроллер A³M VS-24ST-PRO — 1 шт.
• 02. Высокоточный лазерный датчик движения ETL-MS-L4 — 2 шт.
• 03. Специальная шлицевая монтажная отвертка 2,5 мм — 1 шт.

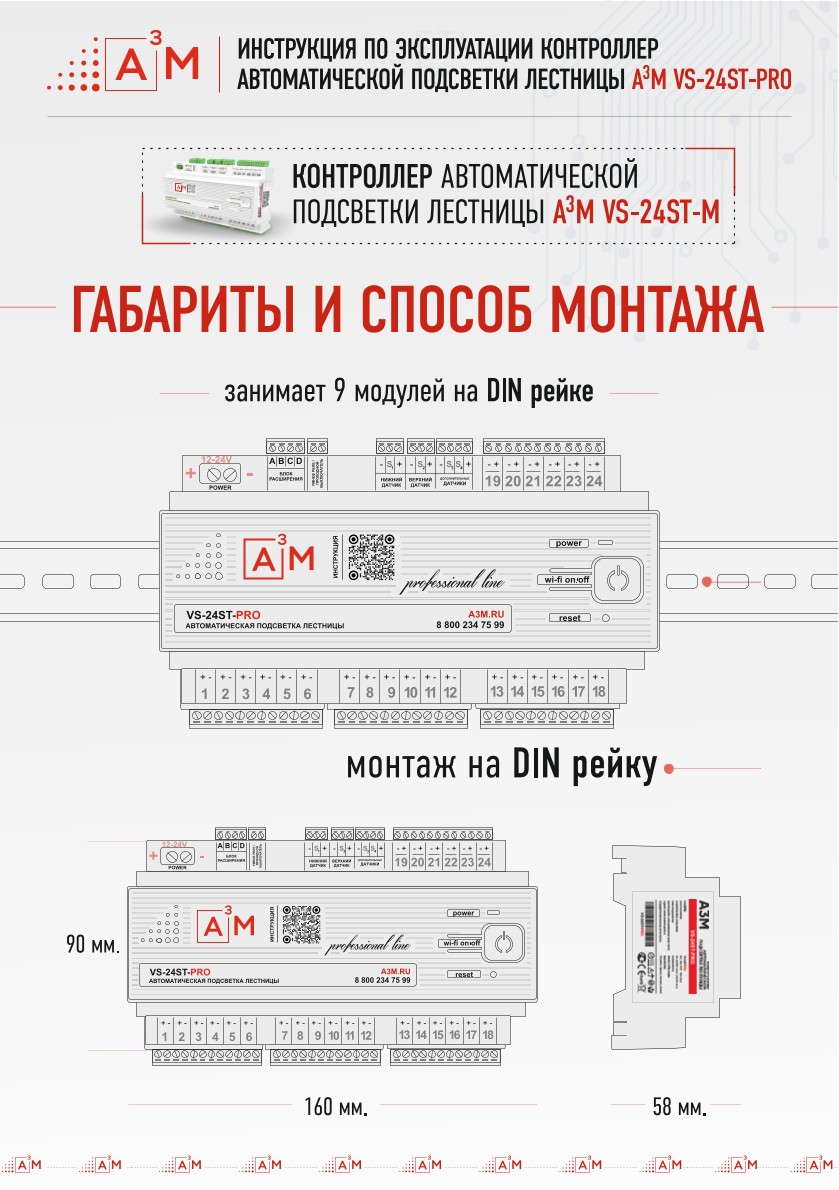

Физические параметры корпуса для проектирования электрощита:

• Ширина модуля: 160 мм (занимает ровно 9 стандартных мест на DIN-рейке)
• Высота корпуса: 90 мм; Глубина устройства: 58 мм

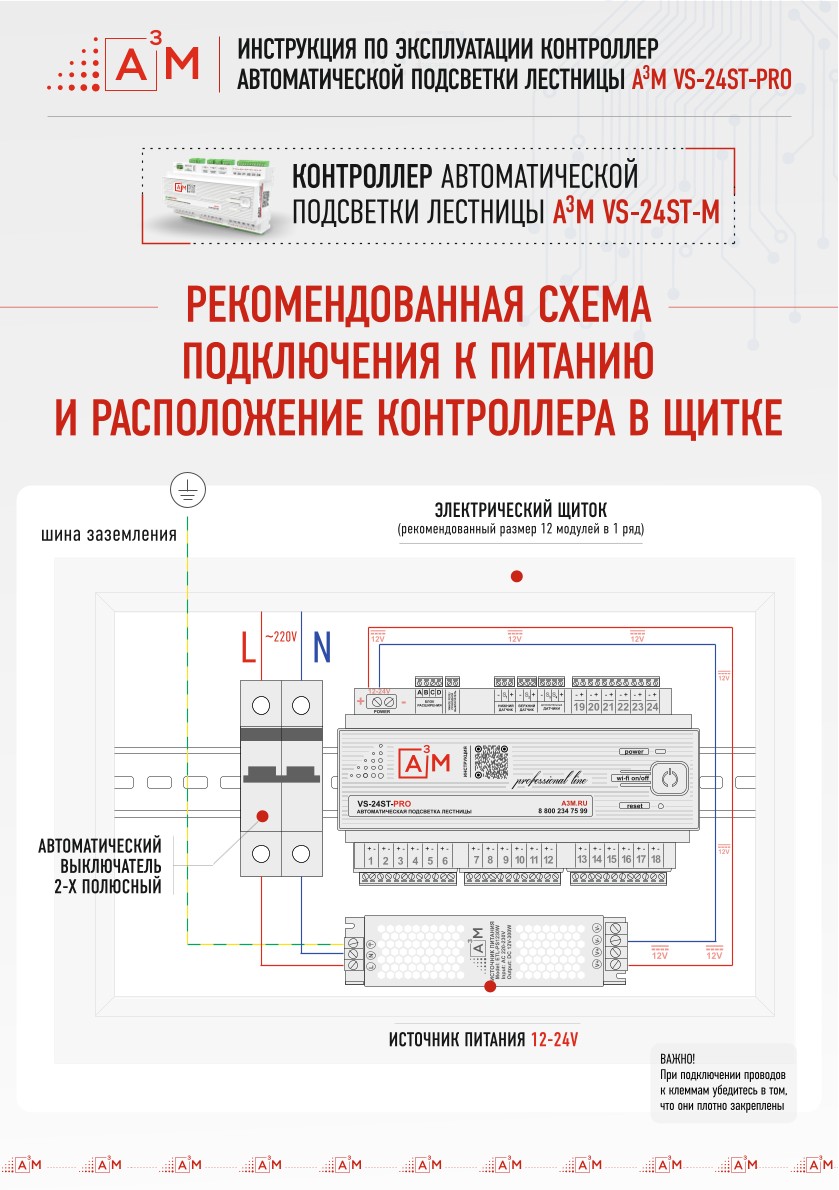

Рекомендованная схема подключения к питанию и расположение контроллера в электрическом щитке:

• Электрический щиток: рекомендованный размер — 12 модулей в 1 ряд.
• Автоматический выключатель: используется 2-х полюсный автомат, к которому подключаются фаза (L) и нейтраль (N) от сети ~220V.
• Источник питания 12-24V: подключается после автомата. Шина заземления подключается к соответствующей клемме блока питания.

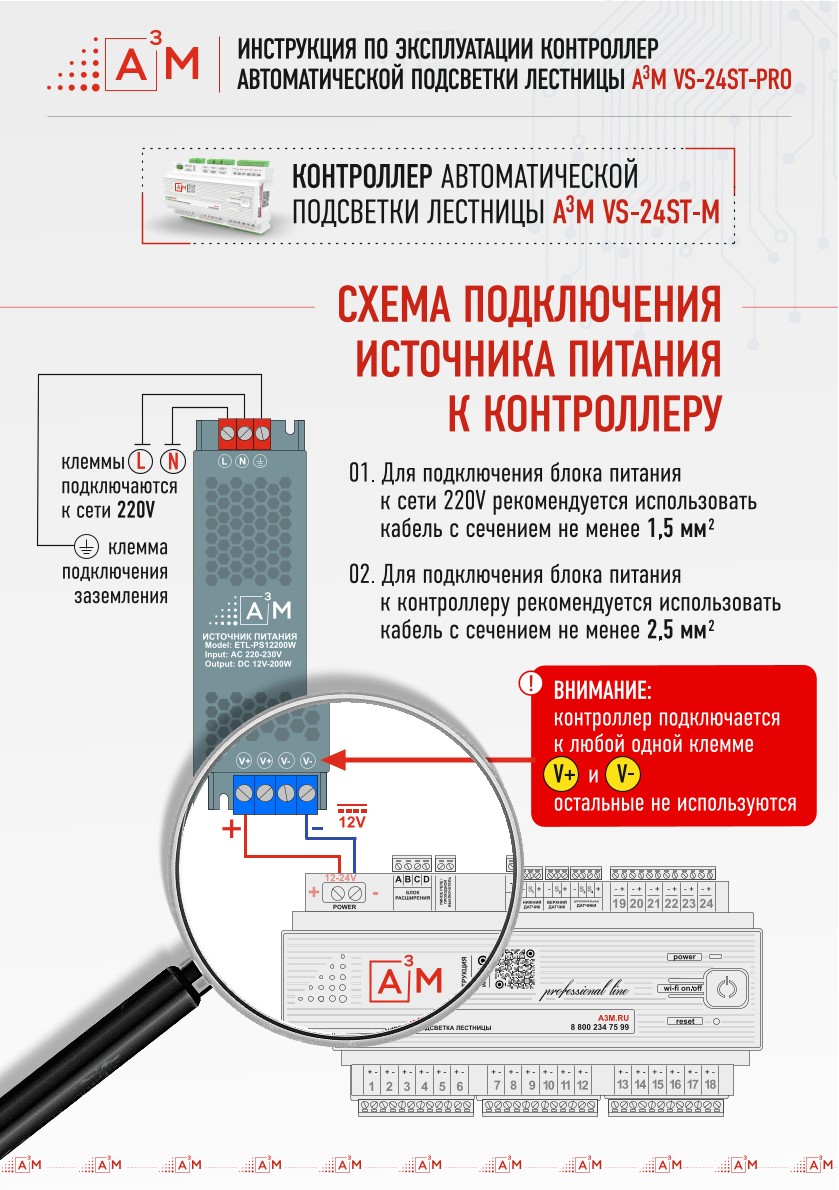

Схема подключения источника питания к контроллеру A³M:

• 01. Для подключения блока питания к сети 220V (клеммы L и N) рекомендуется использовать кабель с сечением не менее 1,5 мм².
• 02. Для подключения блока питания к самому контроллеру (линия 12-24V) рекомендуется использовать кабель с сечением не менее 2,5 мм².
• ВНИМАНИЕ: на мощных блоках питания может быть несколько выходных клемм. Контроллер подключается к любой одной клемме V+ и V-.

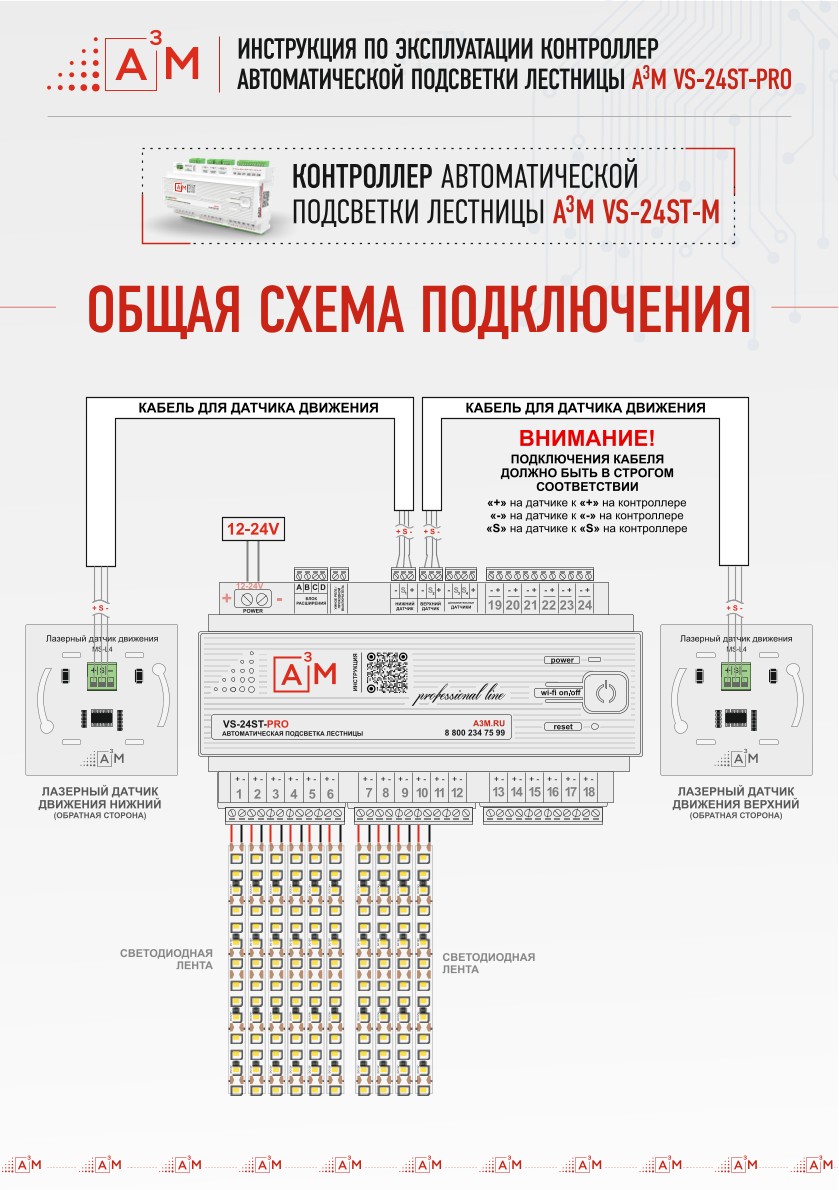

Общая сборка системы: подключение датчиков движения и светодиодной ленты:

• Светодиодная лента: подключается к нижним клеммам контроллера (каналы с 1 по 24) с соблюдением полярности.
• Датчики движения: подключаются к верхним клеммам. Подключение кабеля должно быть в строгом соответствии: «+» на датчике к «+» на контроллере; «-» к «-»; сигнальный «S» к «S».

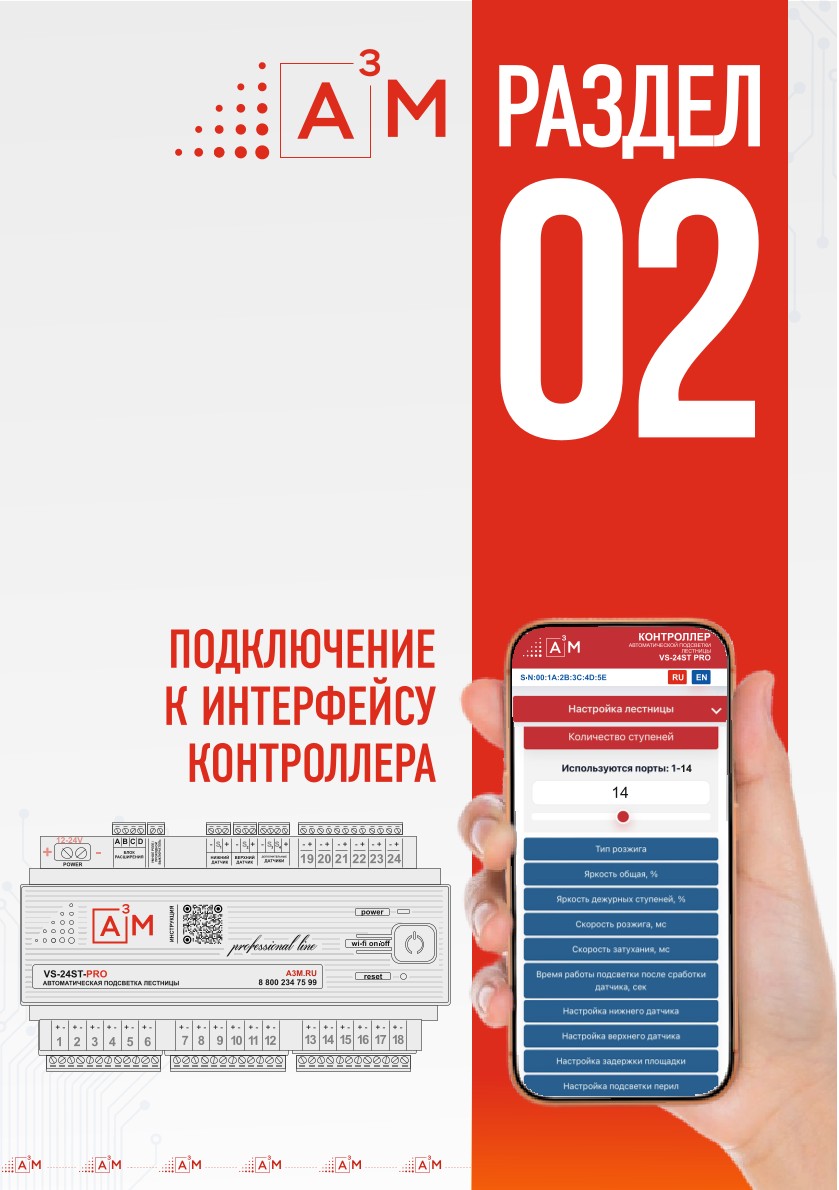

Подключение мобильного телефона (iPhone, iPad) к интерфейсу контроллера:

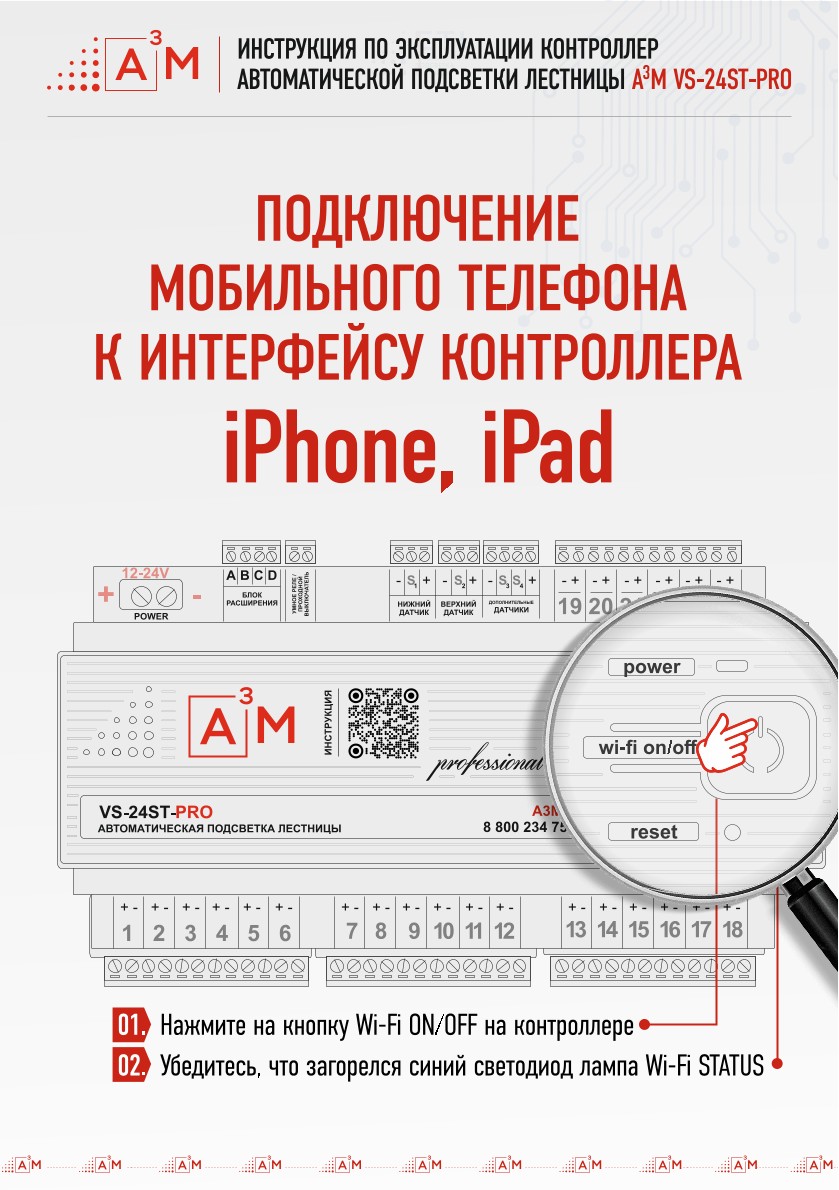

• 01. Нажмите кратковременно на кнопку Wi-Fi ON/OFF на лицевой панели контроллера.
• 02. Убедитесь, что загорелся синий светодиод лампы Wi-Fi STATUS, что подтверждает активацию беспроводной сети.

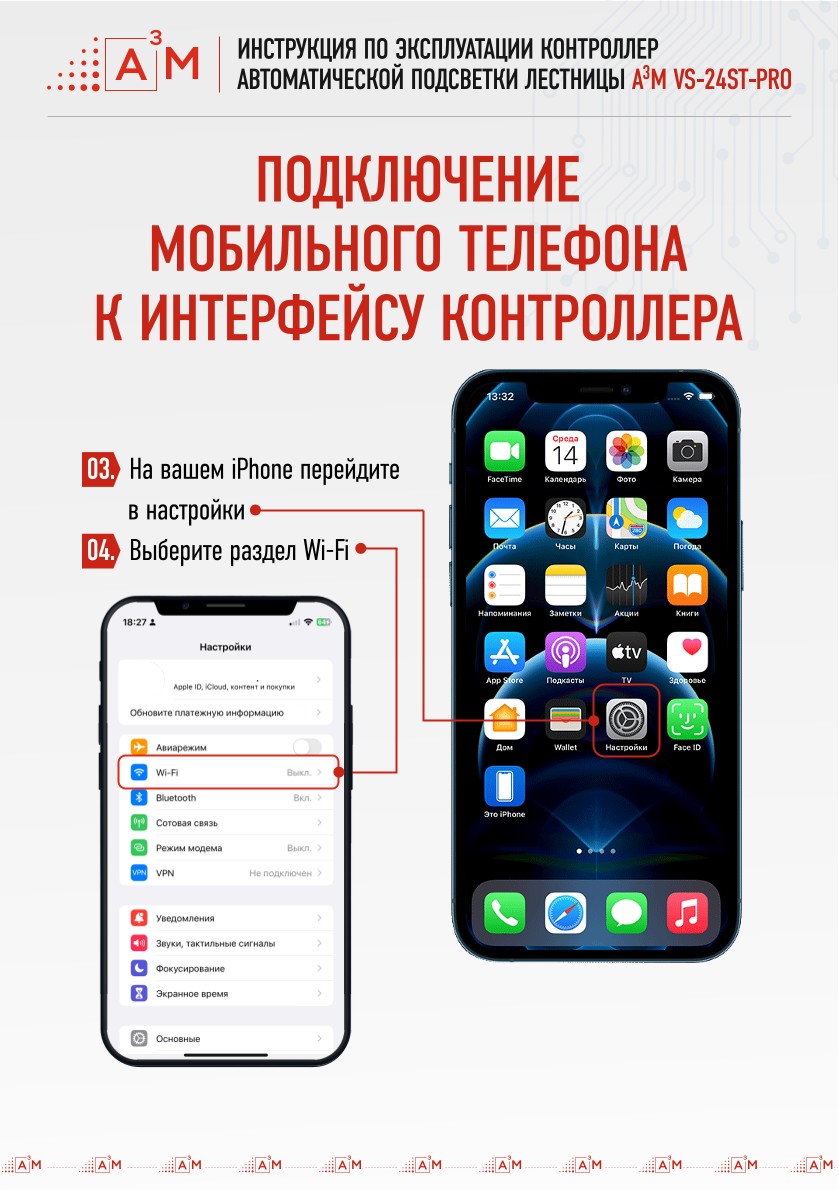

• 03. На вашем iPhone перейдите в системное меню «Настройки».
• 04. Выберите раздел Wi-Fi для поиска доступных сетей.

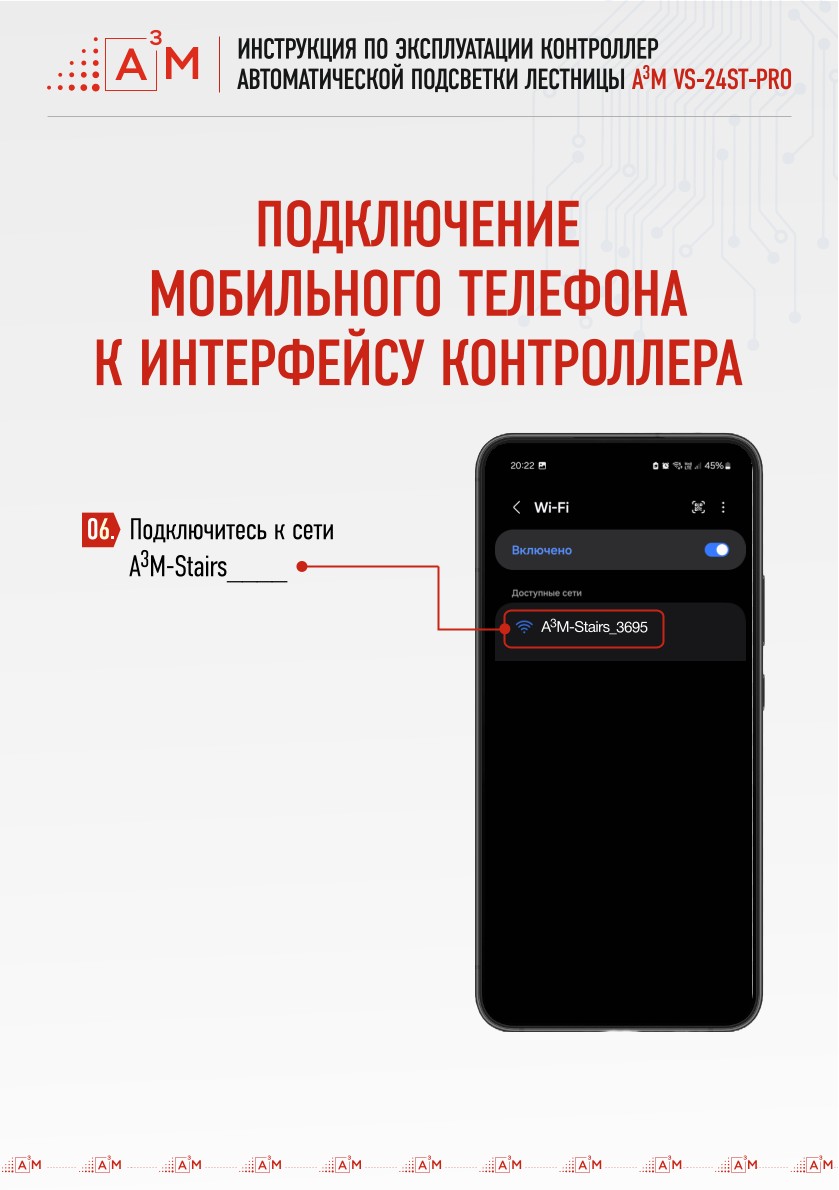

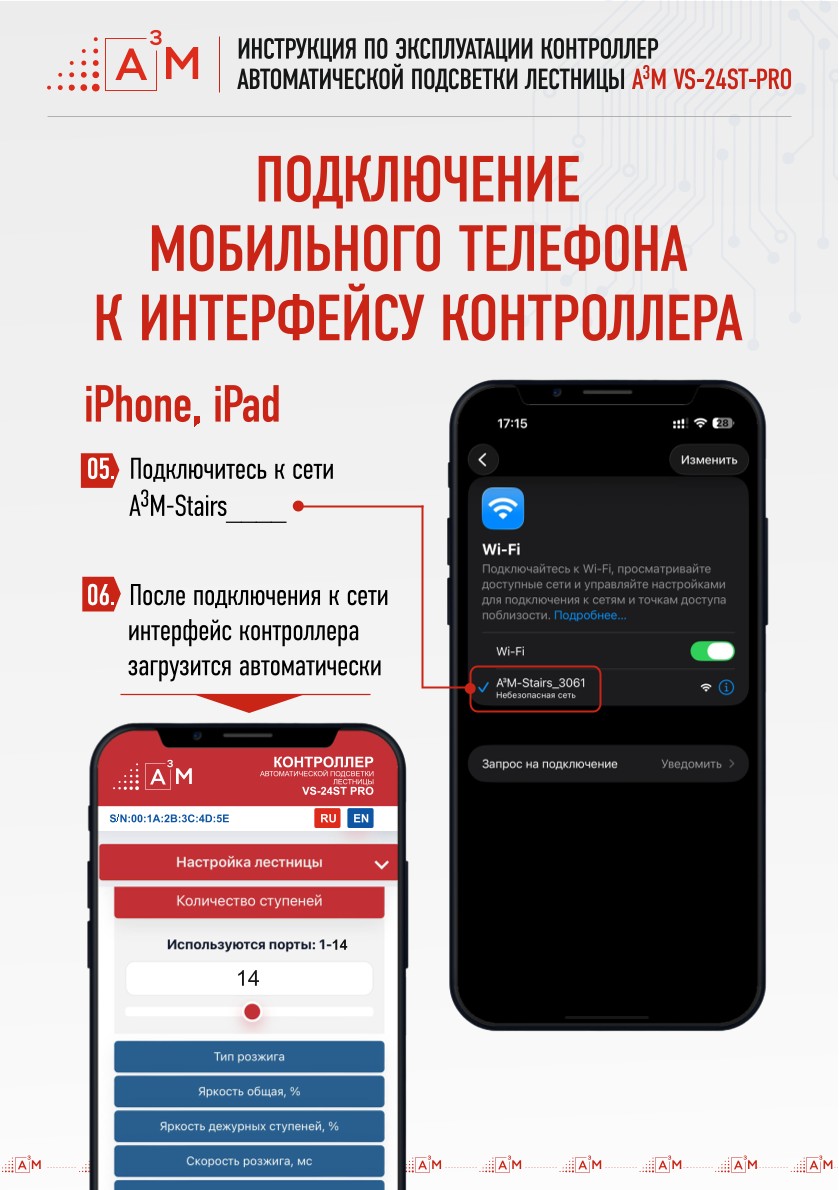

• 05. В списке доступных сетей найдите и подключитесь к сети A³M-Stairs_XXXX (где XXXX - уникальный номер устройства).
• 06. После успешного подключения к сети, интерфейс управления контроллером загрузится на экране вашего смартфона автоматически.

Подключение мобильного телефона (Android) к интерфейсу контроллера:

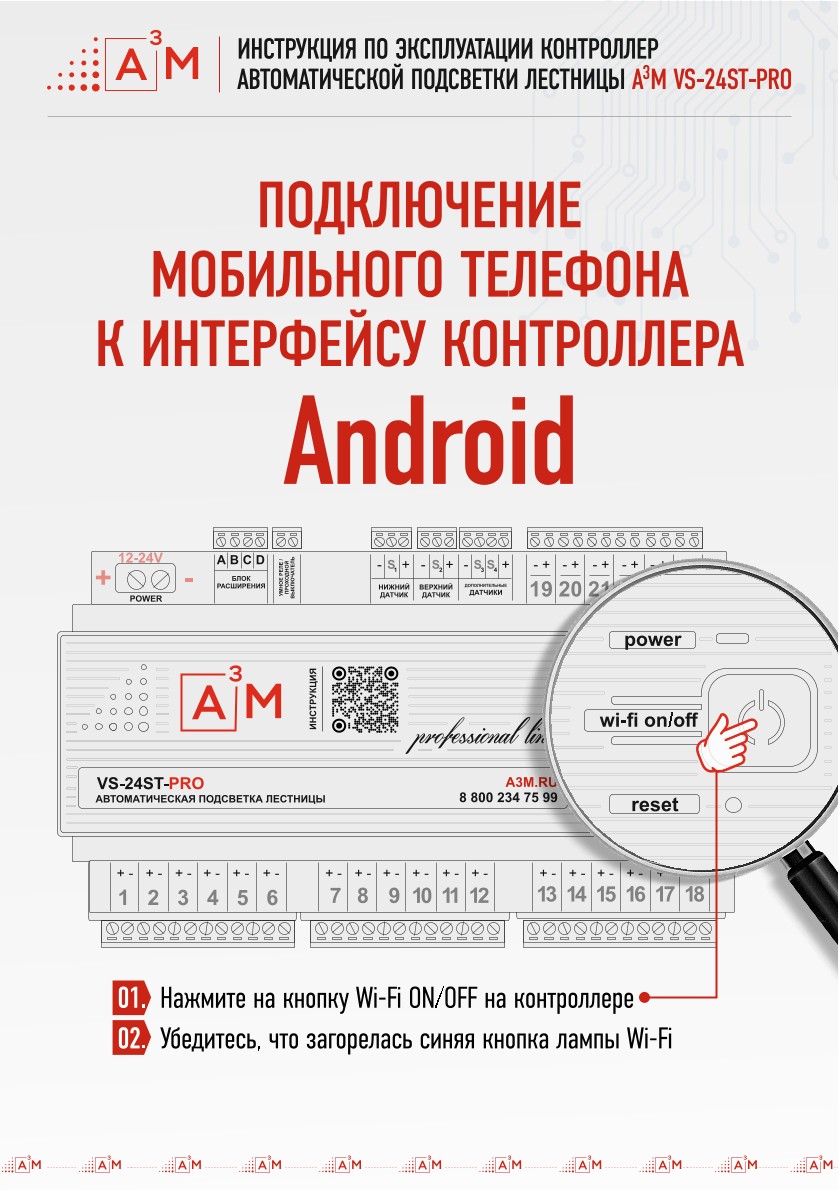

• 01. Нажмите кратковременно на кнопку Wi-Fi ON/OFF на лицевой панели контроллера.
• 02. Убедитесь, что загорелся синий светодиод лампы Wi-Fi STATUS, что подтверждает активацию беспроводной сети.

Подключение мобильного телефона (Android) к интерфейсу контроллера:

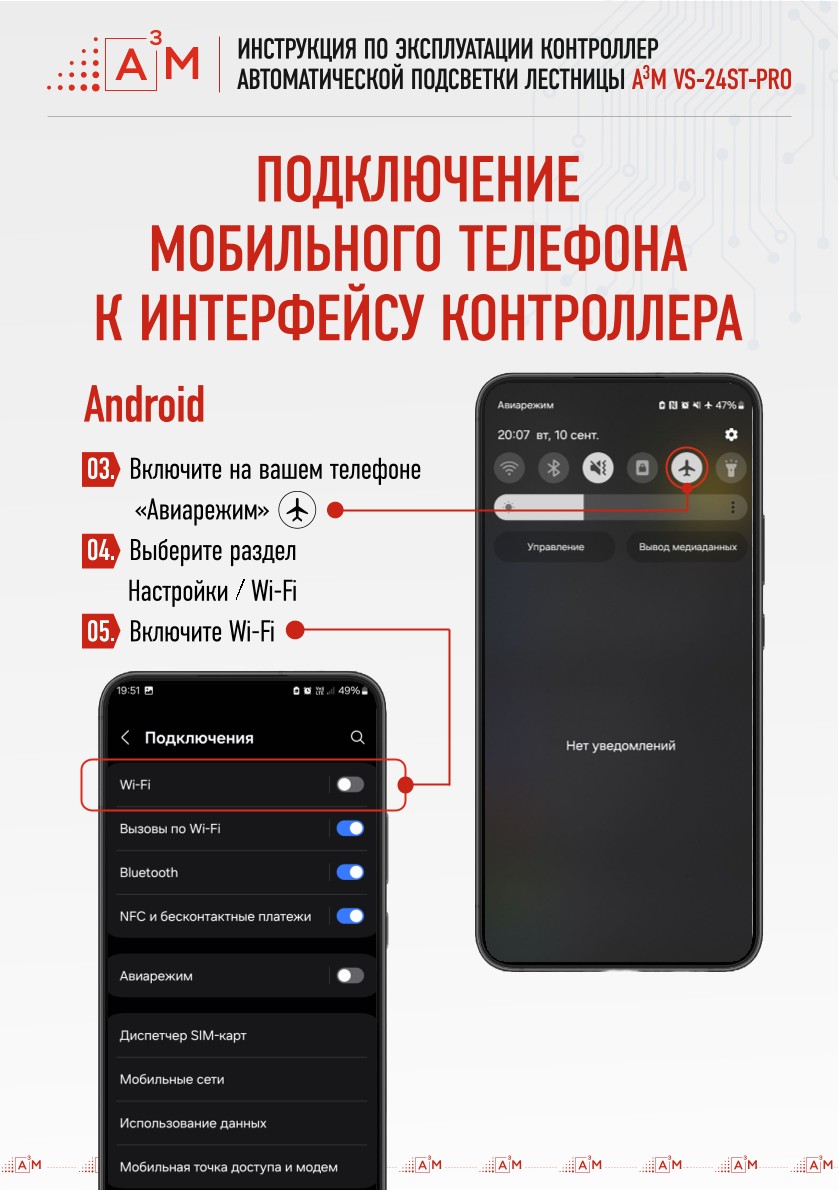

• 03. Для избежания конфликтов сетей, предварительно включите на вашем телефоне «Авиарежим».
• 04. Выберите раздел Настройки / Wi-Fi.
• 05. Принудительно включите модуль Wi-Fi, оставив Авиарежим активным.

• 06. В списке доступных подключений найдите сеть контроллера и подключитесь к ней (имя сети имеет формат A³M-Stairs_XXXX).

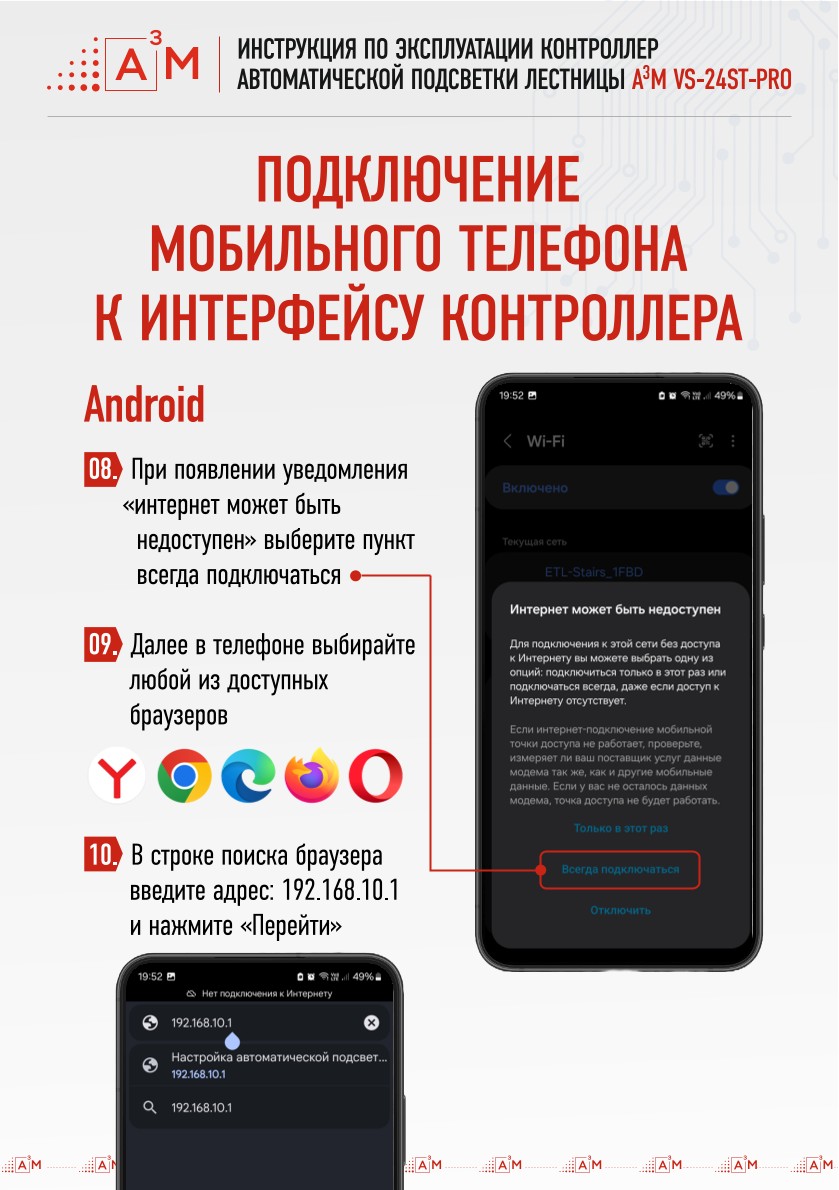

• 08. При появлении системного уведомления Android «интернет может быть недоступен» обязательно выберите пункт «Всегда подключаться» (или «Сохранить подключение»).
• 09. Далее в телефоне откройте любой из доступных мобильных браузеров (Яндекс, Chrome, Safari, Firefox, Opera).
• 10. В адресной строке браузера вручную введите IP-адрес: 192.168.10.1 и нажмите «Перейти».

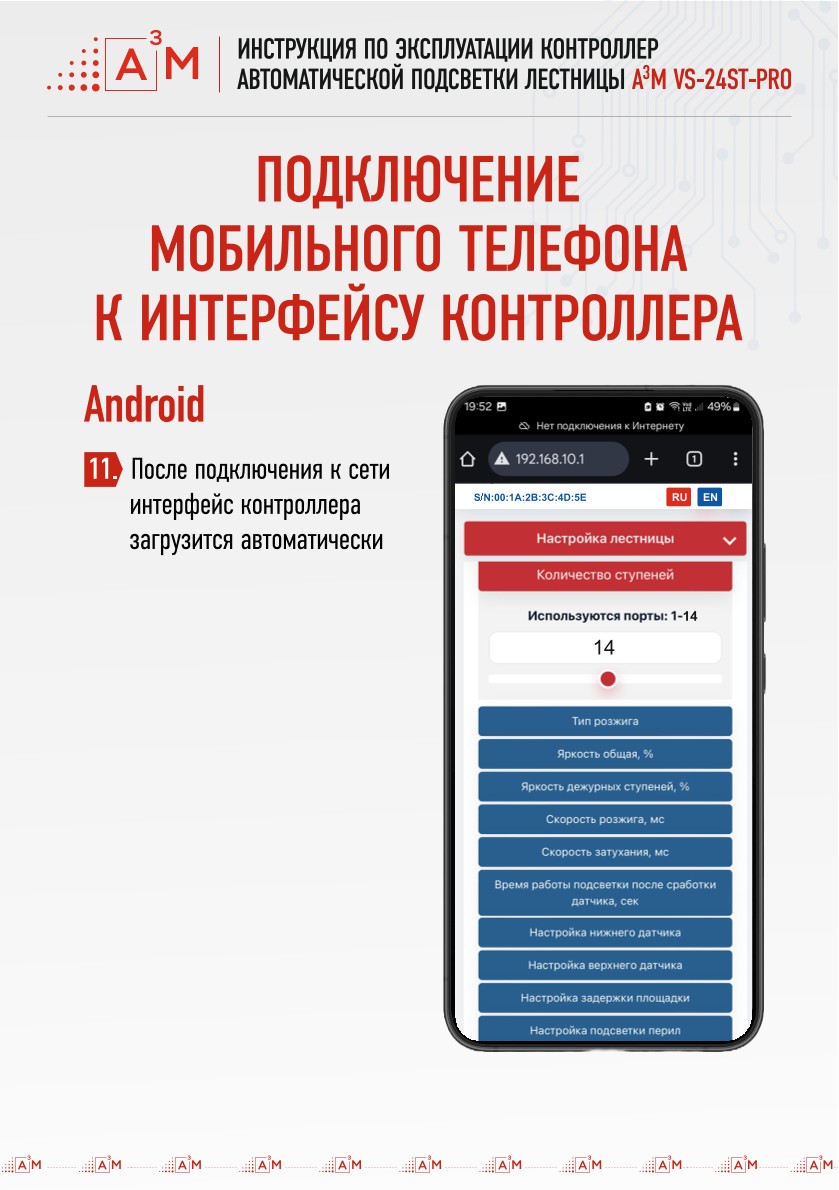

• 11. После прямого перехода по адресу, графический веб-интерфейс настройки контроллера загрузится автоматически, предоставляя полный доступ к регулировке яркости, скорости и дежурных режимов.

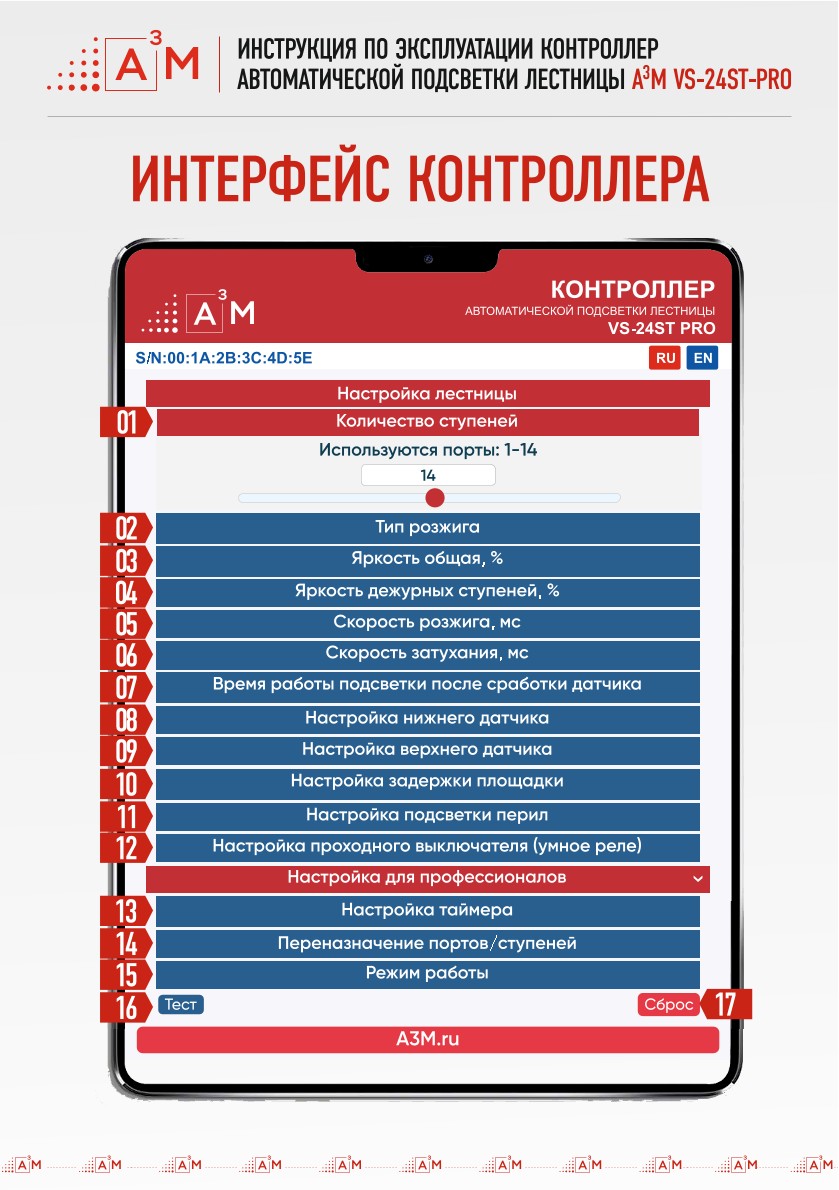

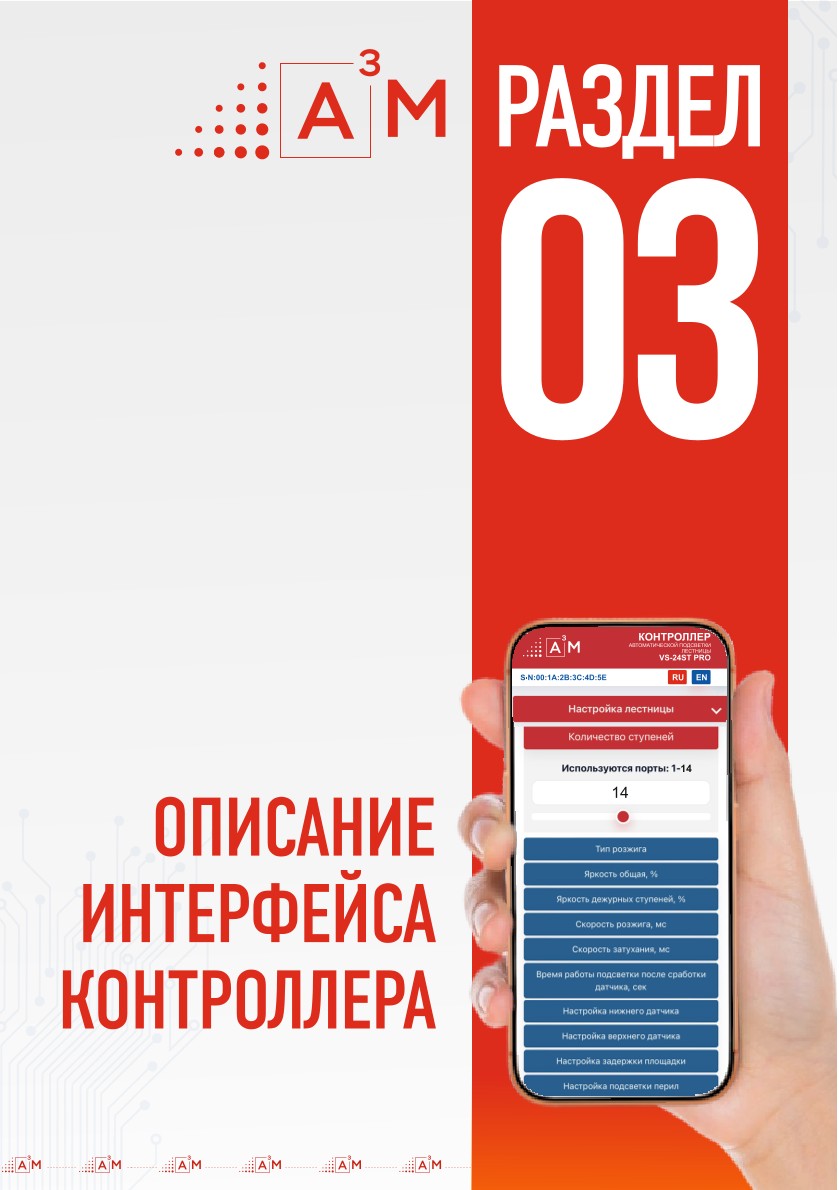

Главное меню настроек контроллера A³M VS-24ST-PRO содержит все необходимые параметры для тонкой настройки системы:

• Базовые настройки: Количество ступеней, Тип розжига, Яркость общая и Яркость дежурных ступеней.
• Настройка анимации: Скорость розжига и Скорость затухания, Время работы подсветки после сработки.
• Настройка периферии: Настройка нижнего и верхнего датчиков, Настройка подсветки перил, Настройка задержки площадки.
• Интеграция: Настройка проходного выключателя (умного реле Яндекс Алиса), Настройка таймера и расписания.

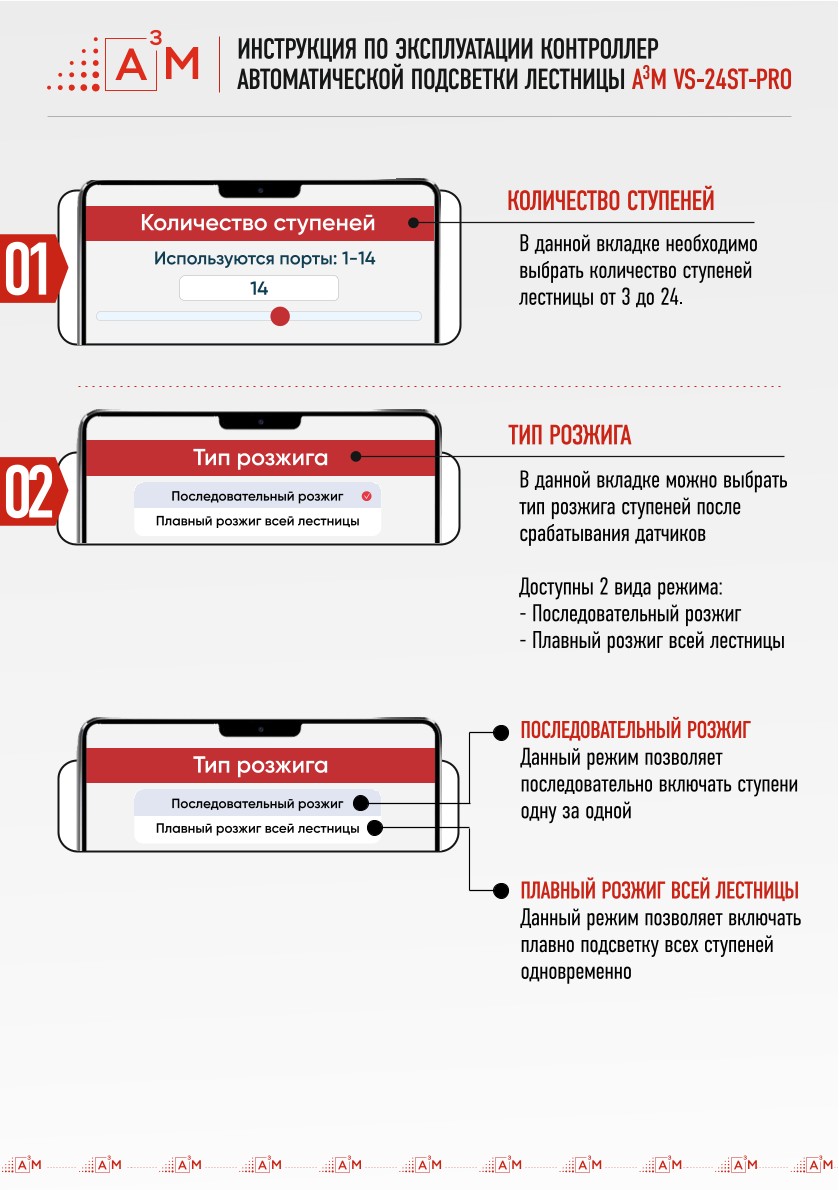

• Количество ступеней: В данной вкладке необходимо выбрать фактическое количество ступеней вашей лестницы (от 3 до 24).
• Тип розжига: Доступны 2 вида режима анимации:
  1. Последовательный розжиг — позволяет включать ступени плавно одну за одной (эффект световой волны).
  2. Плавный розжиг всей лестницы — позволяет включать подсветку всех ступеней одновременно.

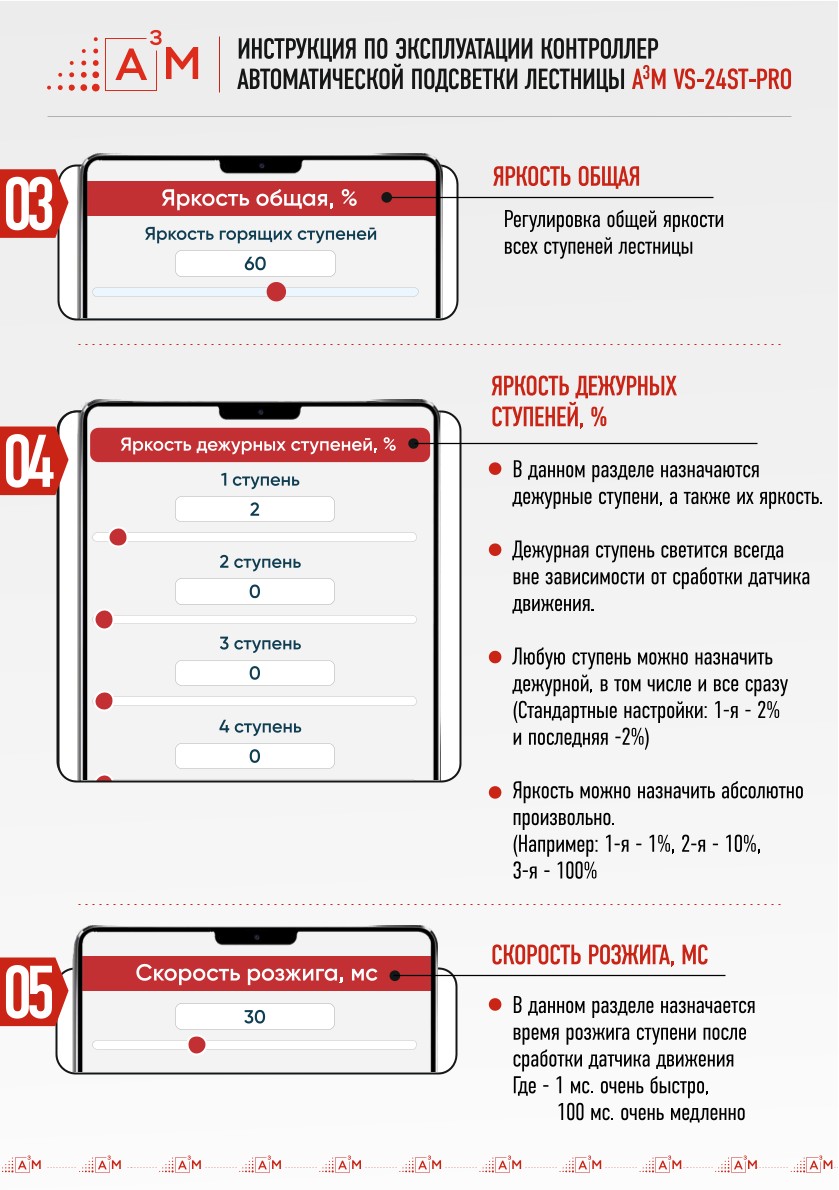

• Яркость общая: Плавная регулировка комфортной яркости свечения всех ступеней марша.
• Яркость дежурных ступеней: Дежурная ступень светится всегда (для обозначения габаритов лестницы в темноте). Любую ступень можно назначить дежурной, в том числе все сразу. Яркость назначается индивидуально (Стандартные настройки: 1-я — 2% и последняя — 2%).
• Скорость розжига: Назначается время появления подсветки после сработки датчика движения. Настраивается в миллисекундах (где 1 мс — очень быстро, 100 мс — очень медленно).

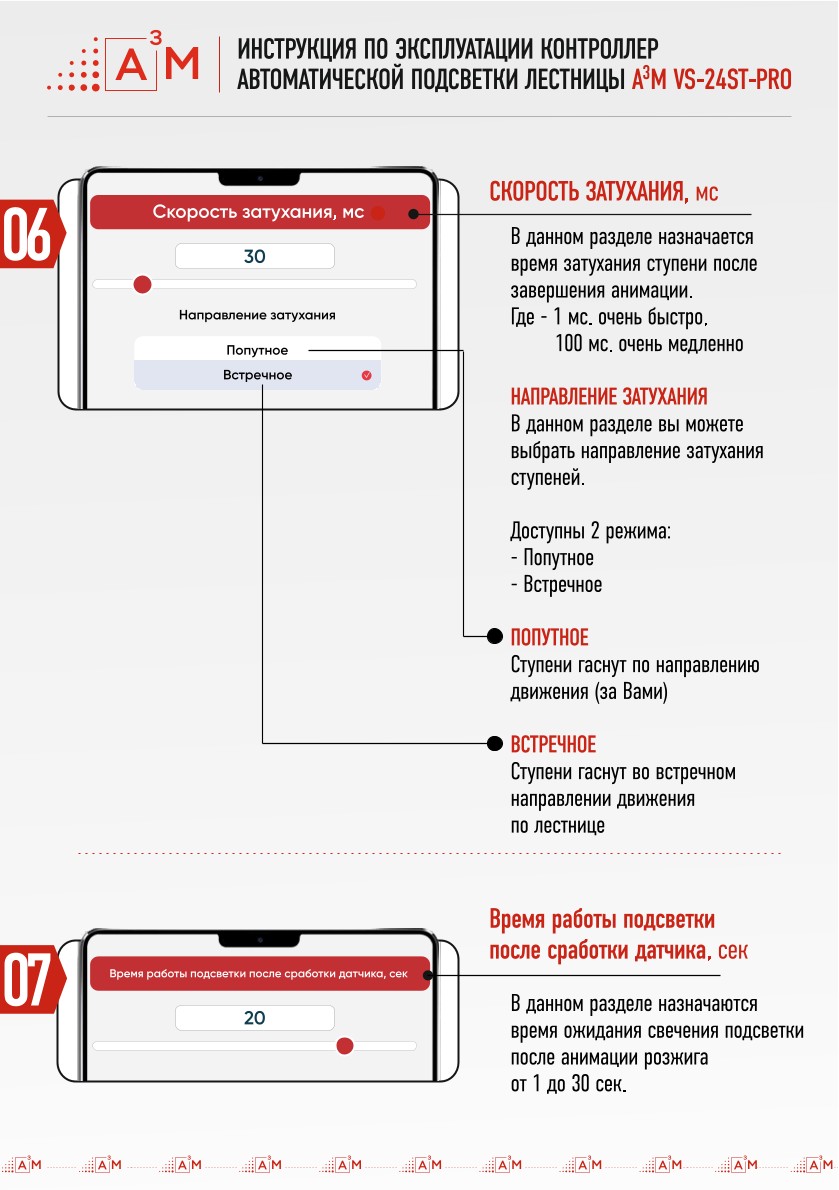

• Скорость затухания: Назначается время плавного выключения ступеней (от 1 до 100 мс).
• Направление затухания:
  - Попутное: Ступени гаснут по направлению вашего движения (за вами).
  - Встречное: Ступени гаснут во встречном направлении движения по лестнице.
• Время работы подсветки: Назначается время ожидания свечения лестницы после полного завершения анимации розжига (от 1 до 30 секунд), после чего начнется затухание.

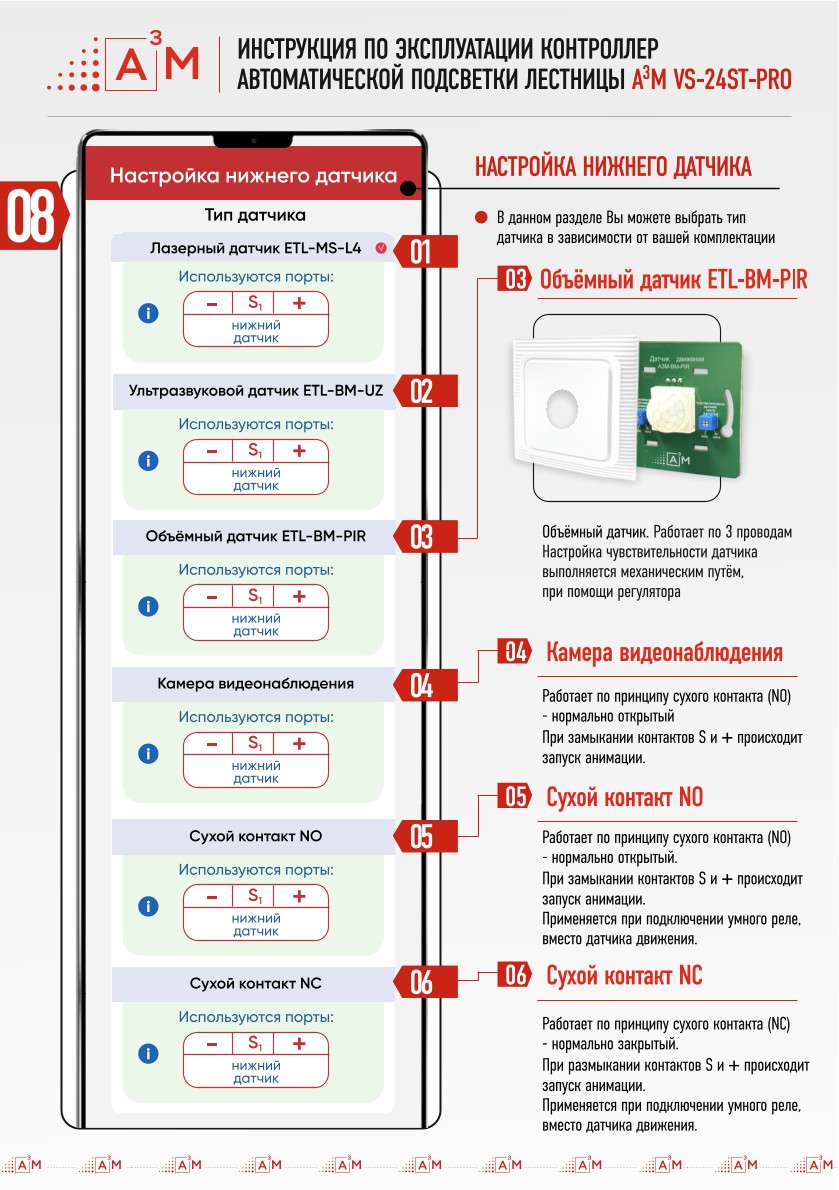

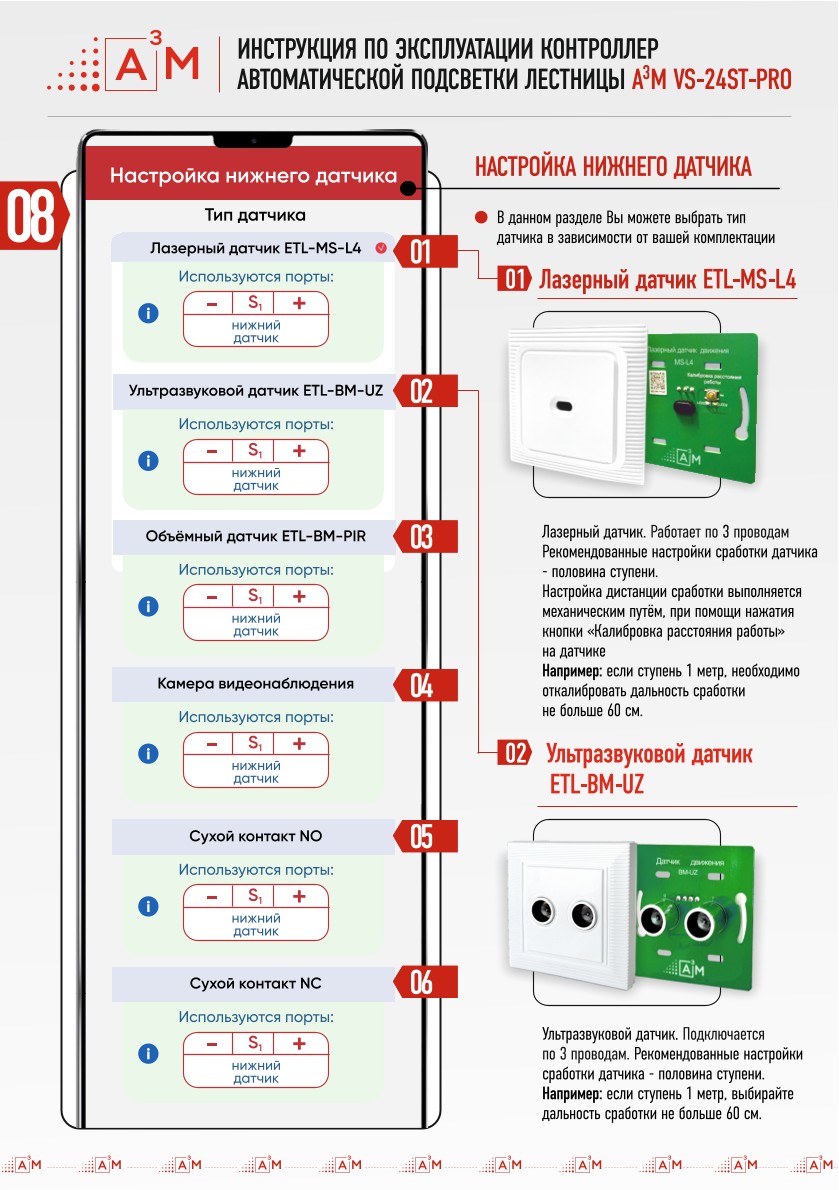

В данном разделе меню вы можете выбрать тип используемого датчика движения, чтобы контроллер корректно обрабатывал его сигналы:

• 01. Лазерный датчик ETL-MS-L4: Работает по 3 проводам. Настройка дистанции сработки выполняется механическим путем на самом датчике (кнопка «Калибровка расстояния»). Рекомендованная настройка сработки — половина ширины ступени (например, 50-60 см).

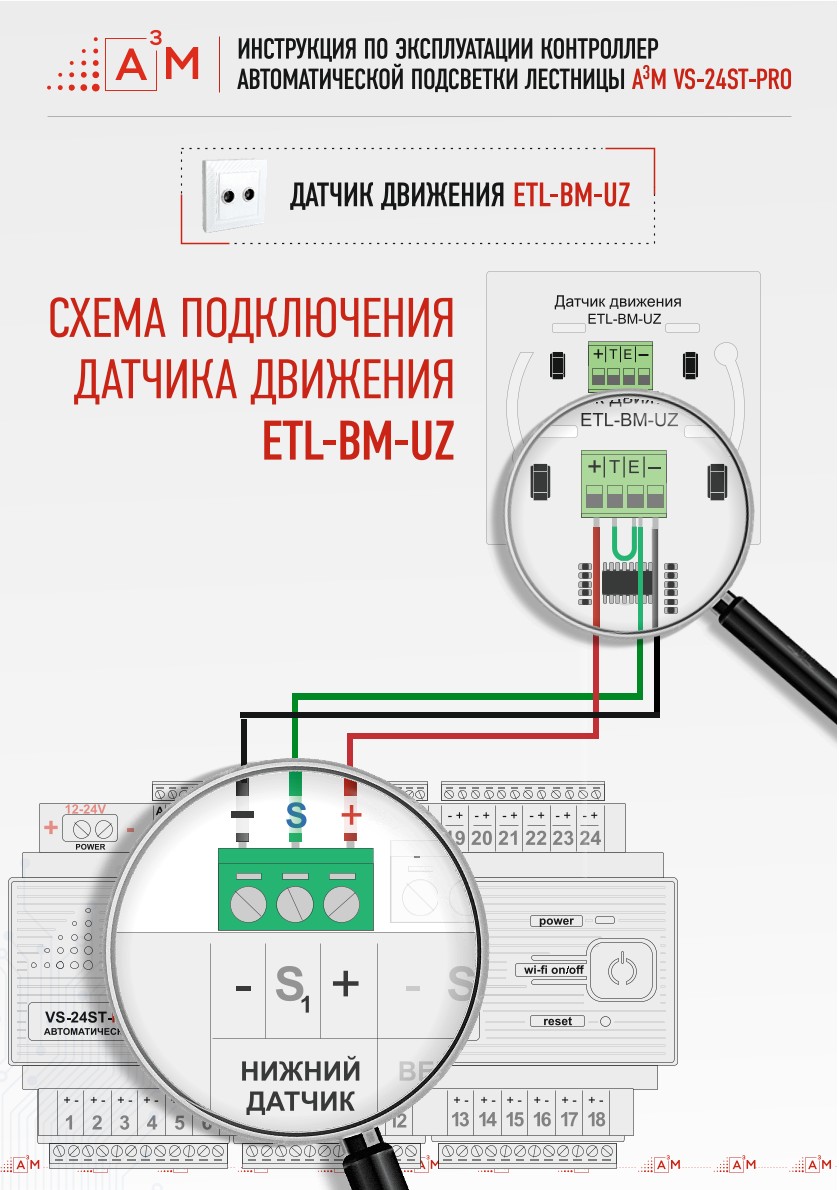

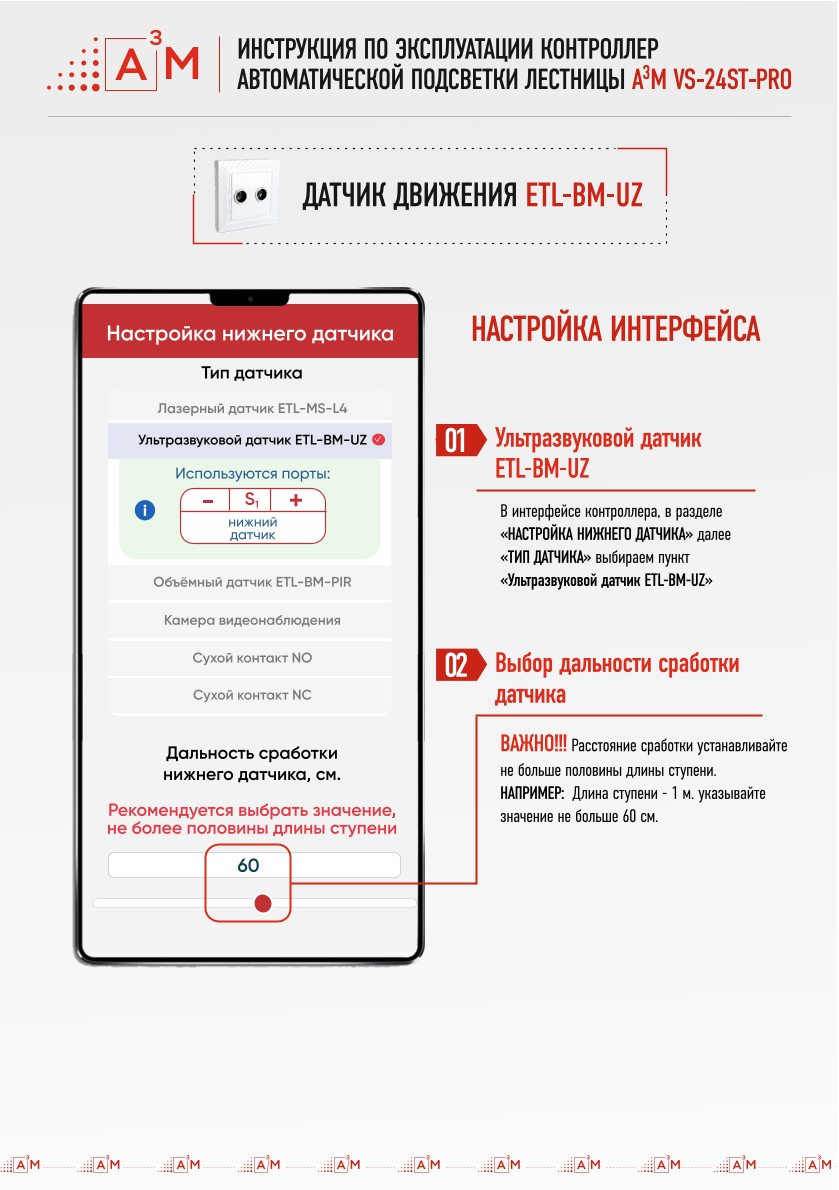

• 02. Ультразвуковой датчик ETL-BM-UZ: Подключается по 3 проводам. Принцип настройки дальности сработки идентичен лазерному датчику.

Контроллер A³M поддерживает работу со сторонним оборудованием и системами безопасности:

• 03. Объемный датчик (PIR): Настройка чувствительности выполняется механическим регулятором на плате датчика.
• 04. Камера видеонаблюдения: Интеграция работает по принципу сухого контакта (нормально открытый). При замыкании контактов S и + происходит запуск анимации.
• 05. Сухой контакт NO: Нормально открытый. Применяется при подключении систем Умного дома или сторонних умных реле вместо штатных датчиков движения.
• 06. Сухой контакт NC: Нормально закрытый. Анимация запускается при размыкании контактов.

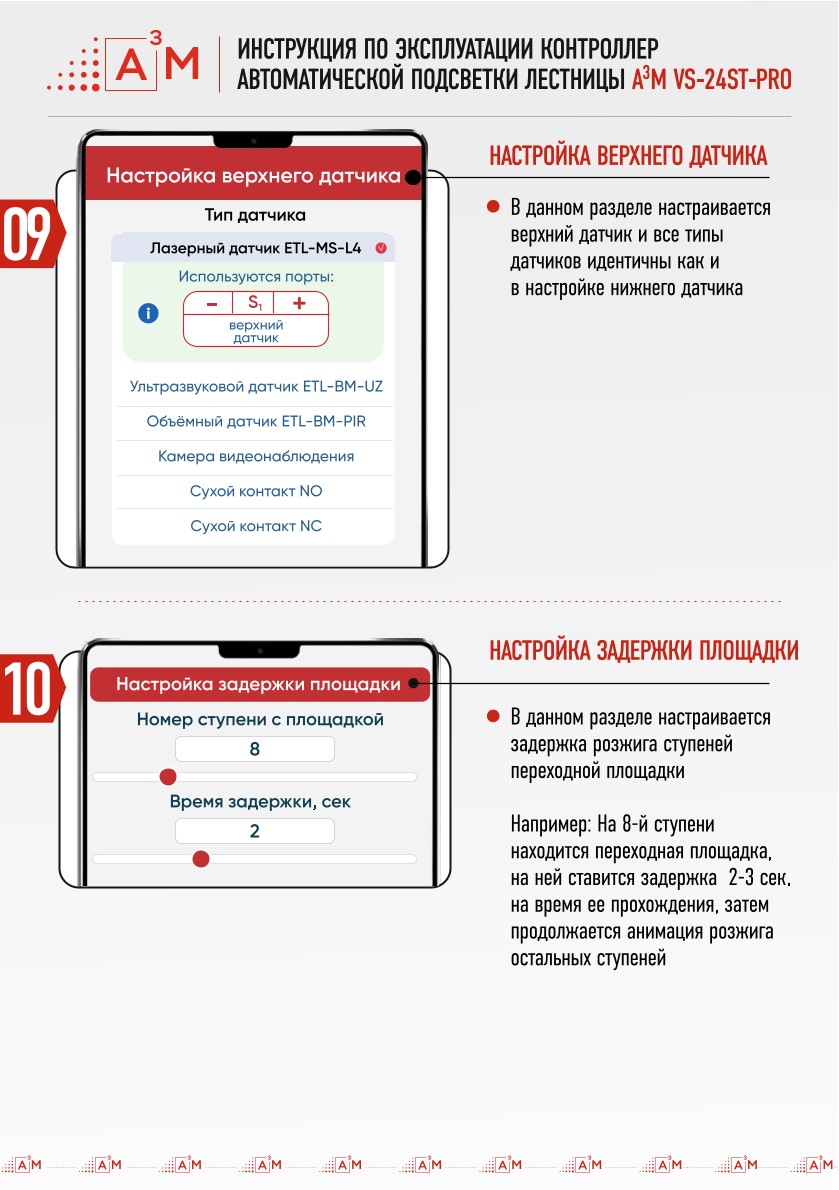

• Настройка верхнего датчика: Алгоритм выбора типа устройства полностью идентичен настройкам нижнего датчика.
• Настройка задержки площадки: Если ваша лестница имеет межэтажную площадку, вы можете настроить задержку анимации розжига.
  Например: Если площадка находится после 8-й ступени, в меню указывается «Номер ступени с площадкой: 8» и ставится задержка 2-3 секунды. Анимация дойдет до 8 ступени, подождет, пока вы пройдете площадку, и продолжит розжиг остальных ступеней.

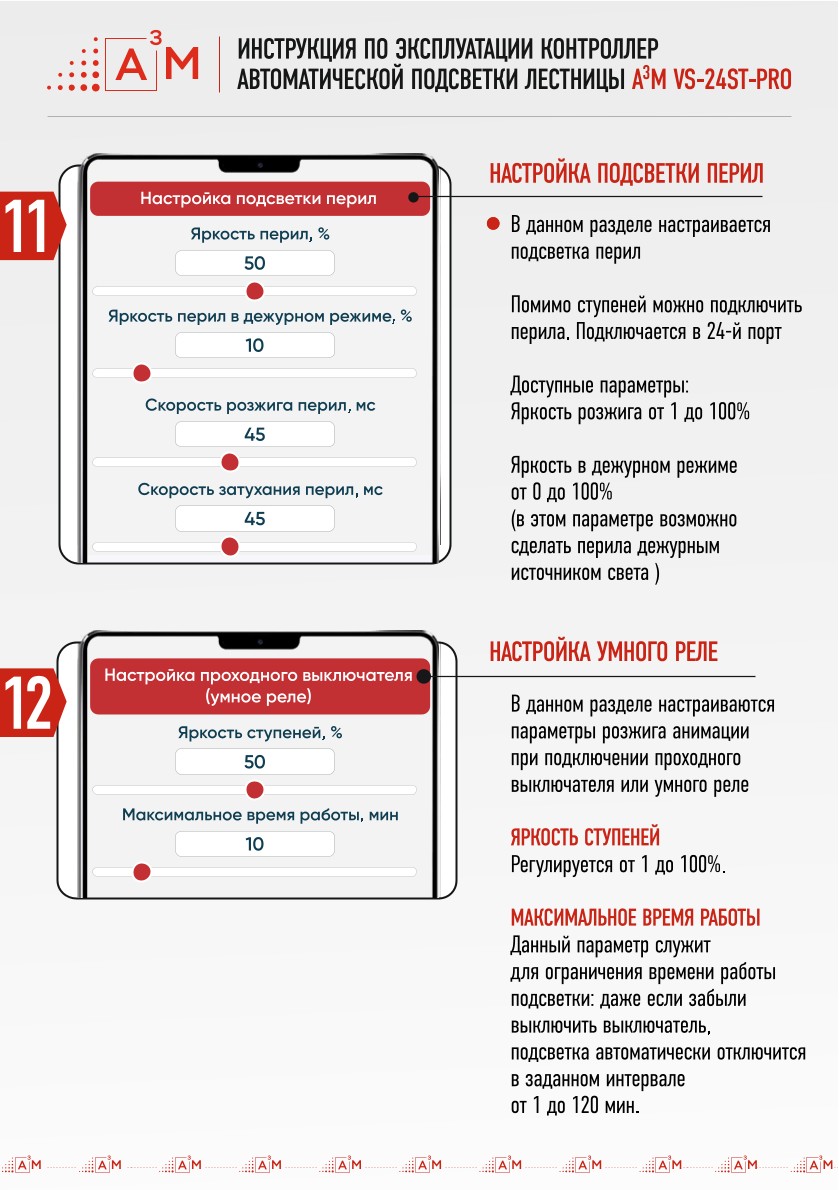

• Настройка подсветки перил: Лента для поручня подключается в порт блока расширения А - это плюс ленты, D - это минус ленты. Вы можете настроить яркость включенных перил (1-100%), яркость в дежурном режиме (можно использовать перила как постоянный ночник), а также индивидуальную скорость их розжига и затухания.
• Настройка проходного выключателя (Умного реле): Настраивает параметры работы системы при принудительном ручном или голосовом включении. Доступна независимая регулировка яркости. Также задается «Максимальное время работы» (от 1 до 120 мин) — защита от забытого света: лестница автоматически погаснет через заданный интервал.

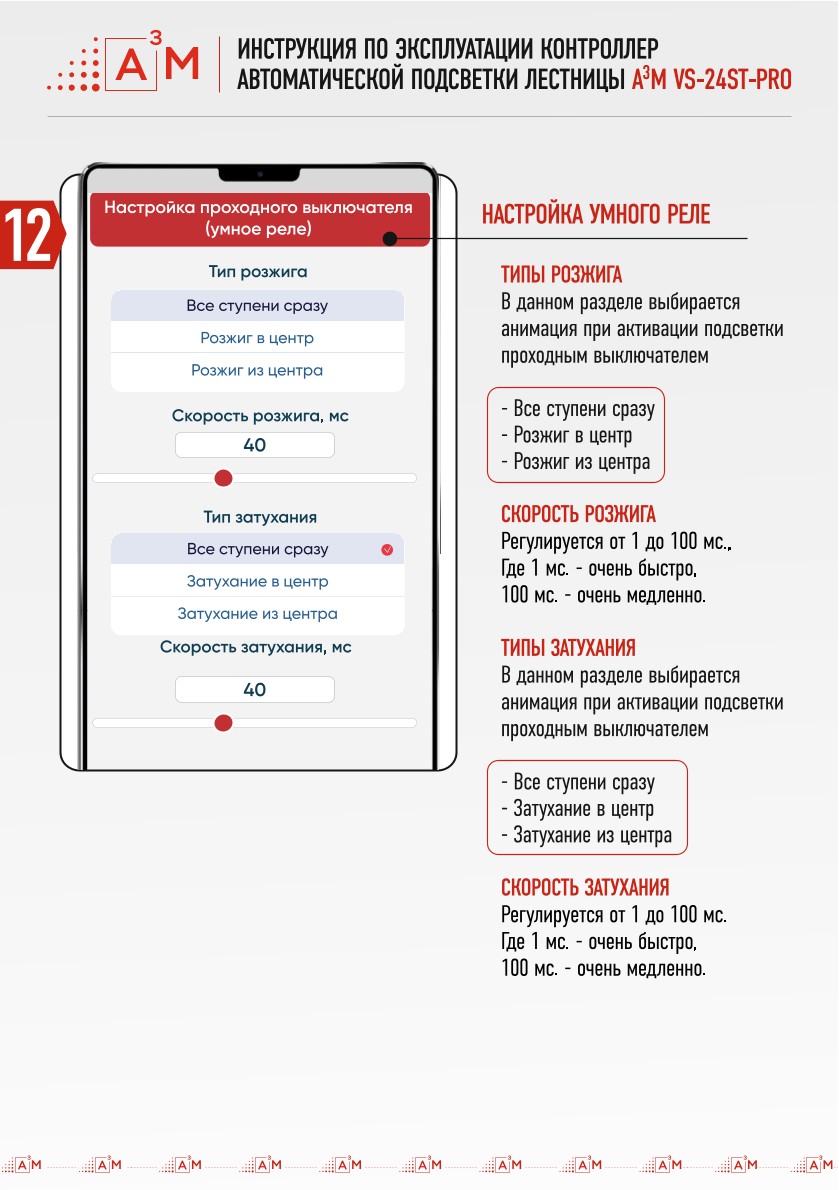

В данном разделе выбирается тип анимации при активации подсветки с настенного проходного выключателя или через Умный дом (Яндекс Алиса):

• Типы розжига: Все ступени сразу, Розжиг в центр (от краев лестницы к середине), Розжиг из центра (от середины к краям). Скорость настраивается отдельно от 1 до 100 мс.
• Типы затухания: Поддерживают те же 3 режима (Все сразу, В центр, Из центра) с собственной регулировкой скорости выключения.

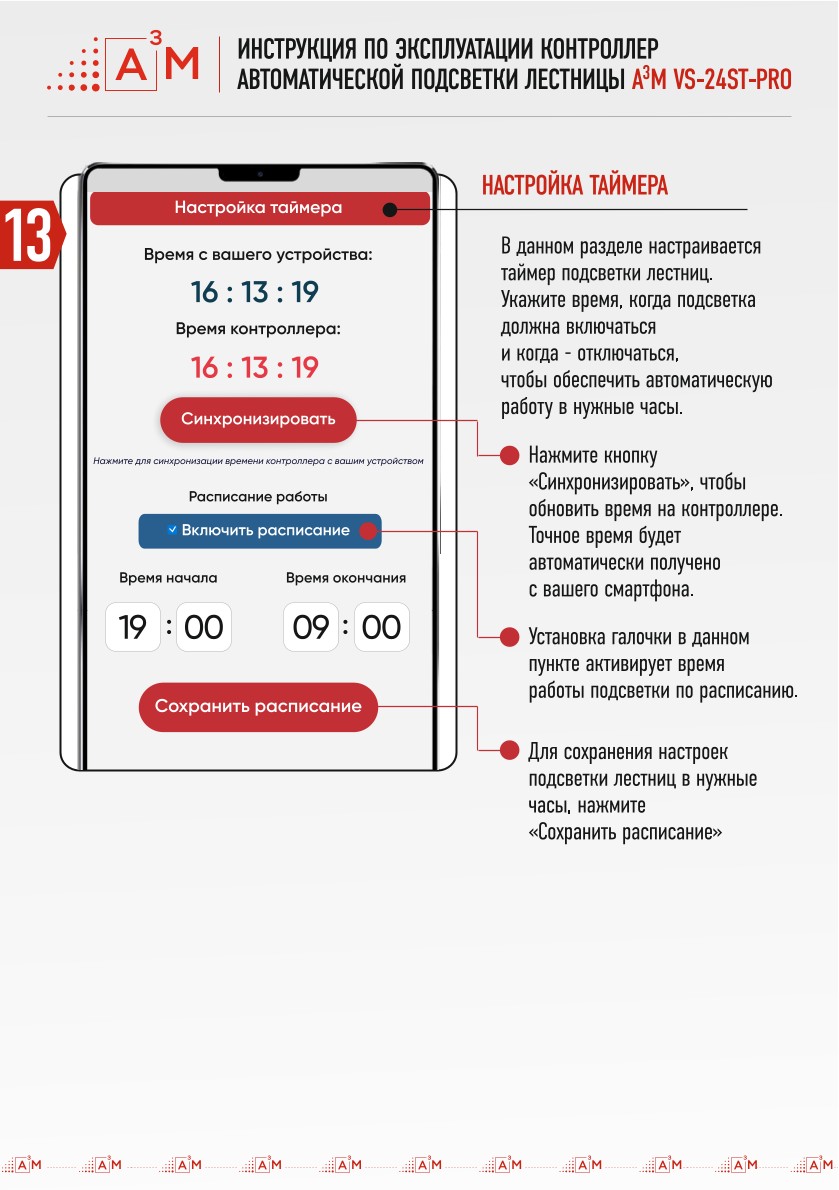

В данном разделе настраивается таймер подсветки лестниц. Это позволяет системе работать полностью автономно, отключая датчики движения в светлое время суток:

• Синхронизировать: Нажмите эту кнопку, чтобы обновить время на контроллере. Точное время будет автоматически получено с вашего смартфона.
• Расписание работы: Укажите время начала (например, 19:00) и окончания (например, 09:00). Установка галочки «Включить расписание» активирует заданный режим.
• Не забудьте нажать кнопку «Сохранить расписание» для применения настроек.

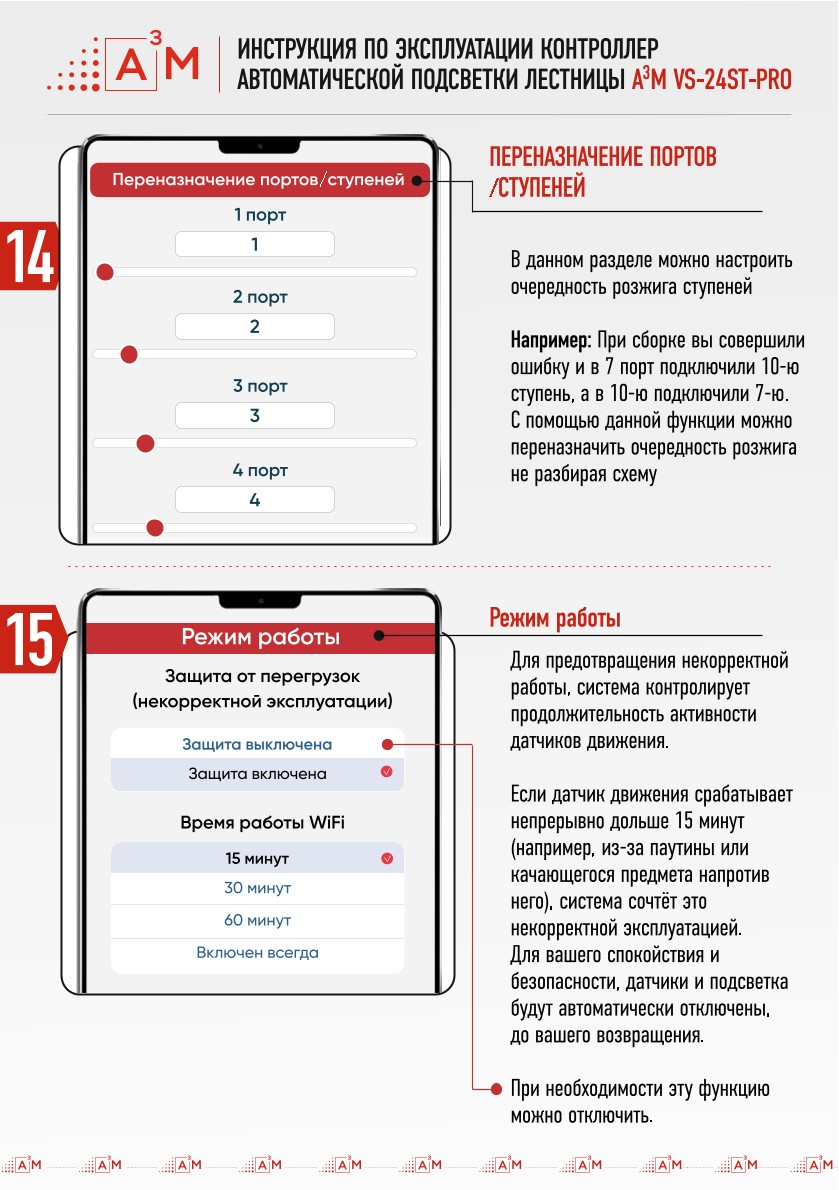

В данном разделе можно настроить очередность розжига ступеней программно, не переподключая провода.

Например: При сборке вы совершили ошибку и в 7 порт подключили 10-ю ступень, а в 10-ю подключили 7-ю. С помощью данной функции можно переназначить очередность розжига не разбирая схему.

Для предотвращения некорректной работы, система контролирует продолжительность активности датчиков движения.

Если датчик движения срабатывает непрерывно дольше 15 минут (например, из-за паутины или качающегося предмета напротив него), система сочтет это некорректной эксплуатацией. Для вашей безопасности, датчики и подсветка будут автоматически отключены. При необходимости эту функцию можно отключить.

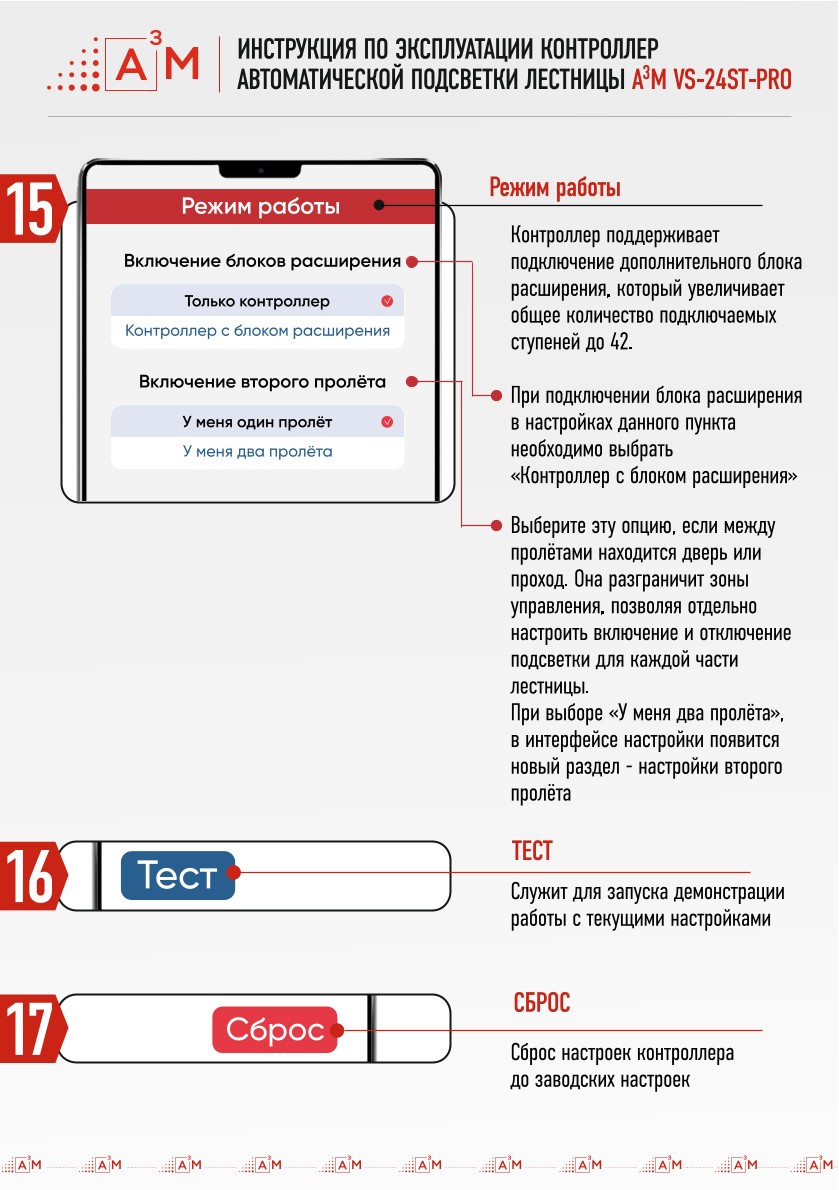

• Включение блоков расширения: Контроллер поддерживает работу с дополнительным модулем, который увеличивает общее количество подключаемых ступеней до 42.
• Включение второго пролета: Выберите эту опцию, если между пролетами находится дверь или проход. Она разграничит зоны управления. В интерфейсе появится новый раздел «настройки второго пролета».
• ТЕСТ: Запуск демонстрации работы подсветки с текущими настройками.
• СБРОС: Сброс параметров контроллера до заводских настроек.

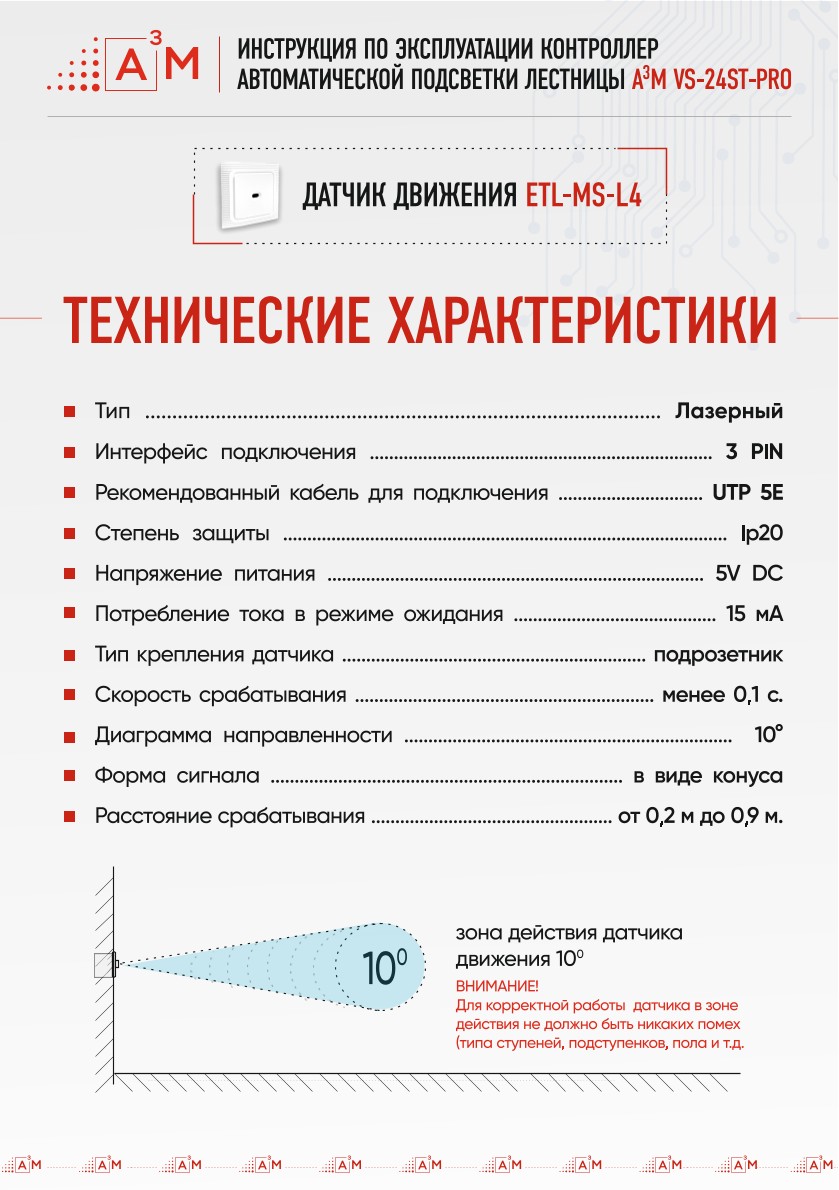

• Тип: Лазерный
• Интерфейс подключения: 3 PIN
• Рекомендованный кабель: UTP 5E
• Напряжение питания: 5V DC
• Потребление тока в режиме ожидания: 15 мА
• Тип крепления: в подрозетник
• Скорость срабатывания: менее 0,1 с.
• Диаграмма направленности: 10°
• Форма сигнала: в виде конуса
• Расстояние срабатывания: от 0,2 м до 0,9 м.

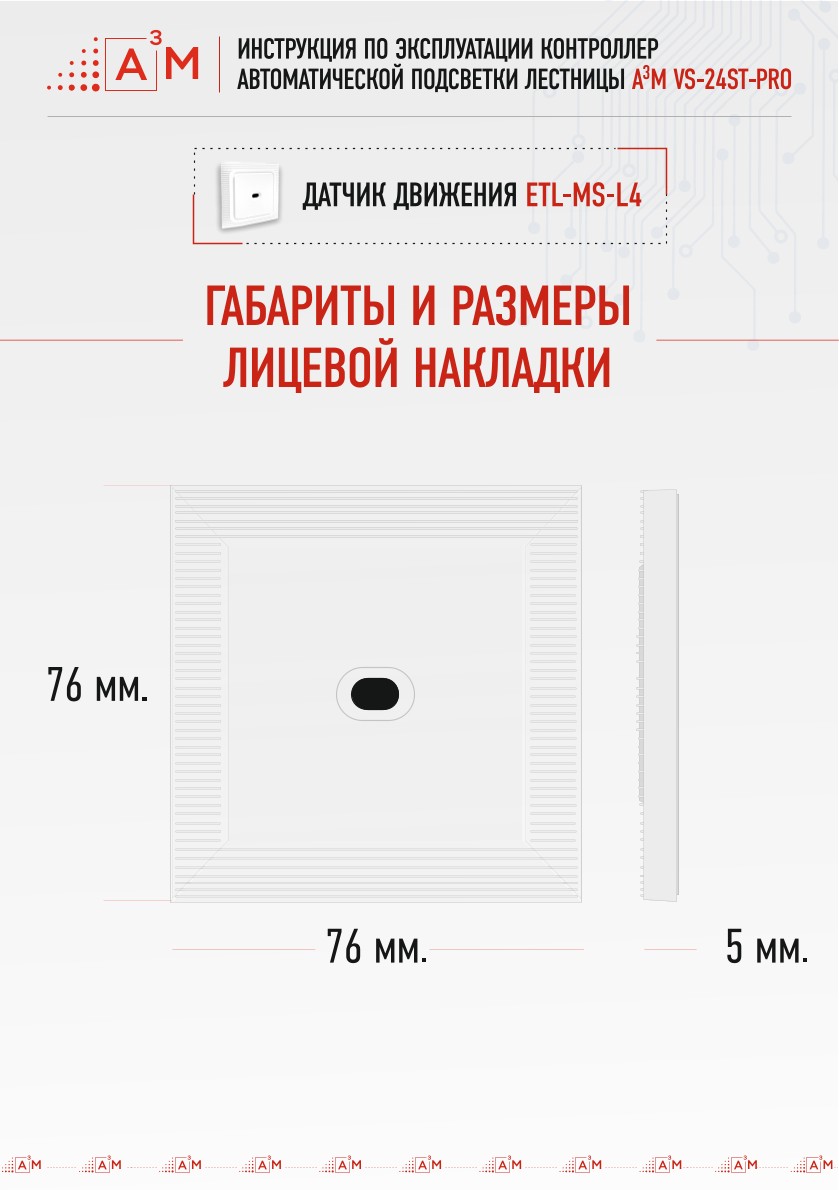

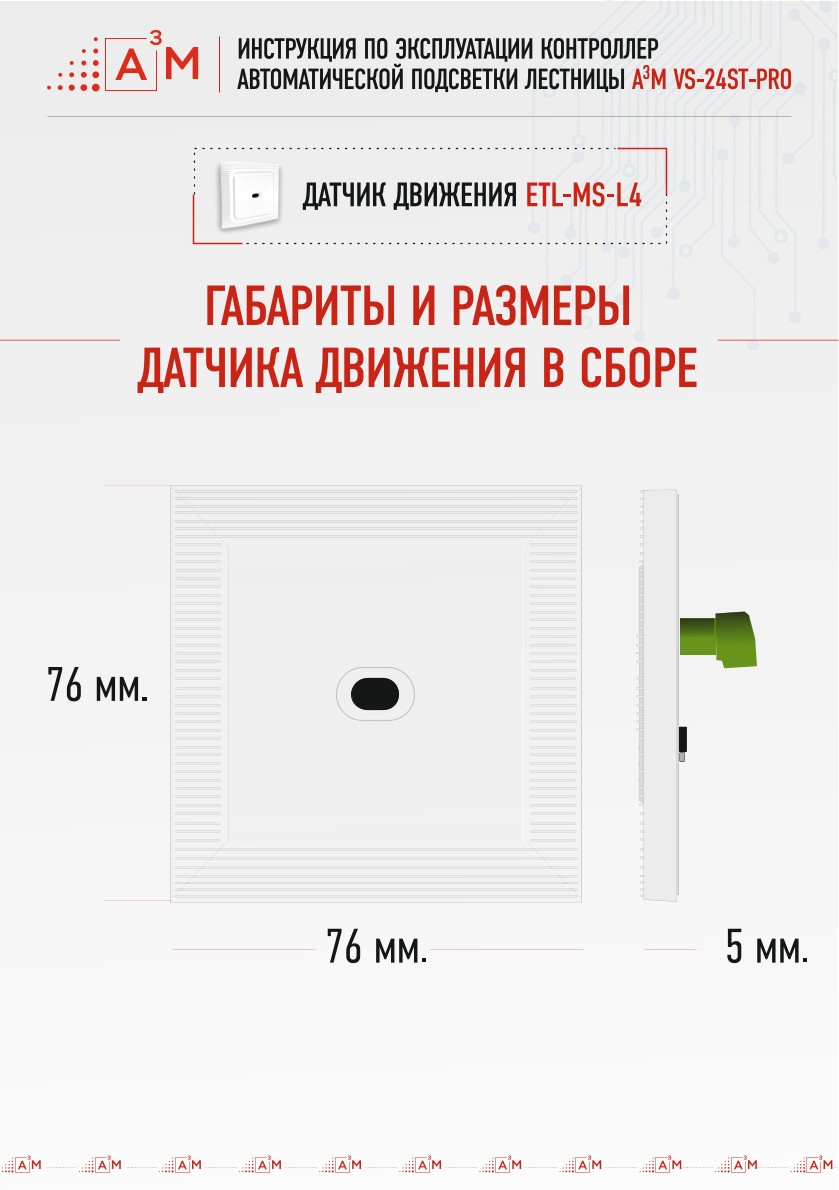

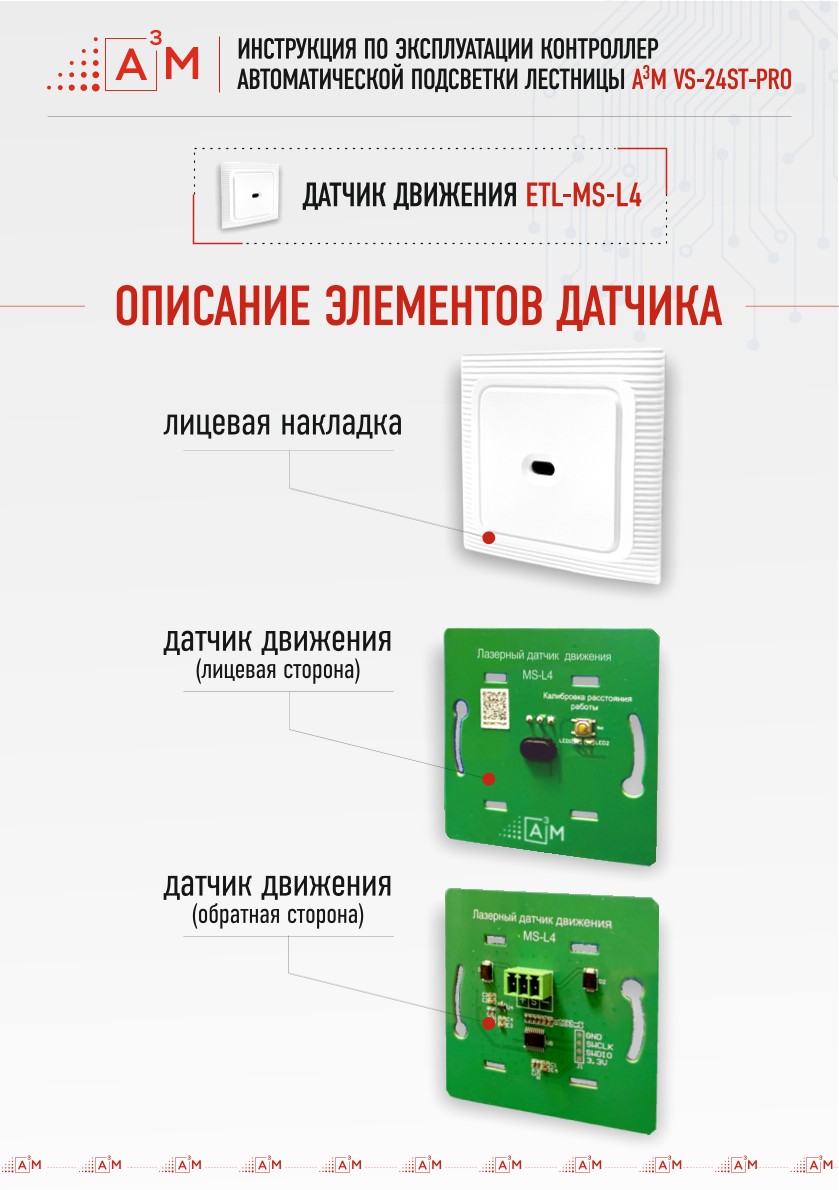

Размеры лицевой декоративной накладки лазерного датчика движения ETL-MS-L4 составляют 76 × 76 мм. Толщина накладки: 5 мм.

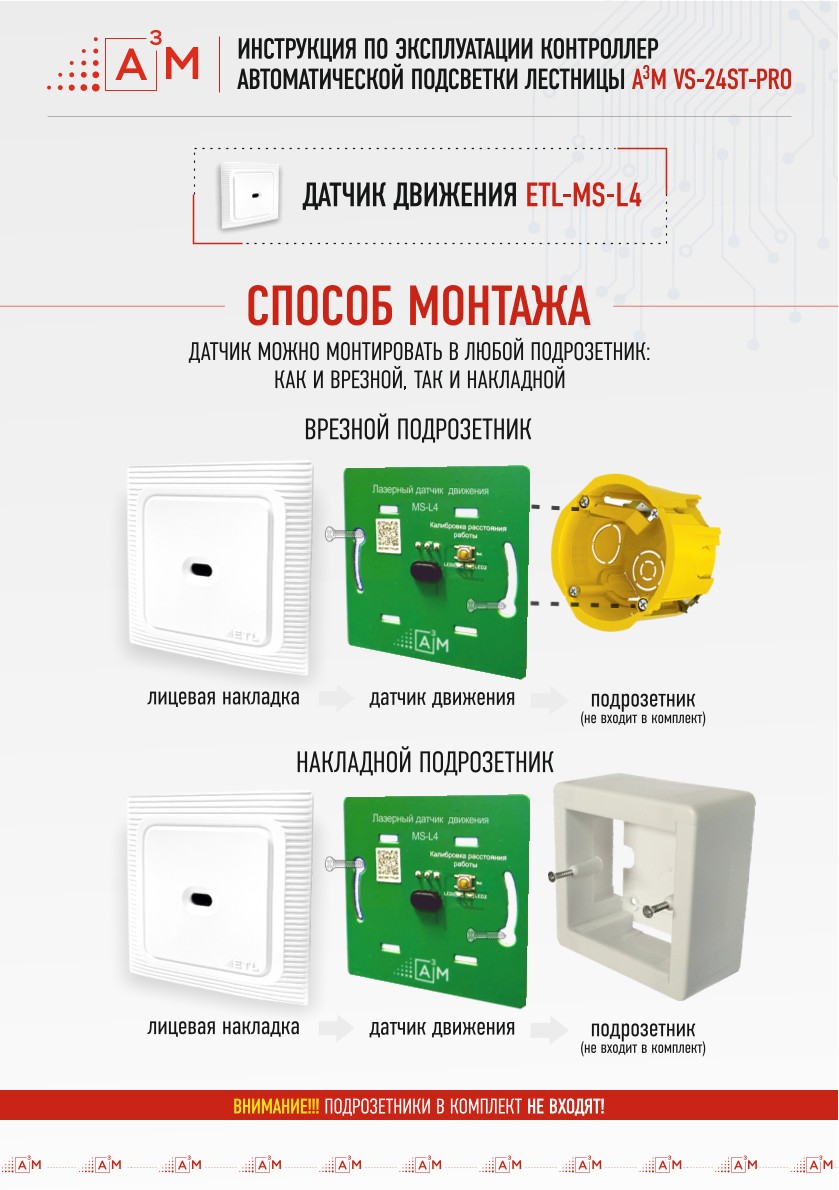

Датчик движения можно монтировать в любой стандартный подрозетник: как во врезной (монтаж заподлицо со стеной), так и в накладной (внешний монтаж).

Внимание: Подрозетники в комплект не входят.

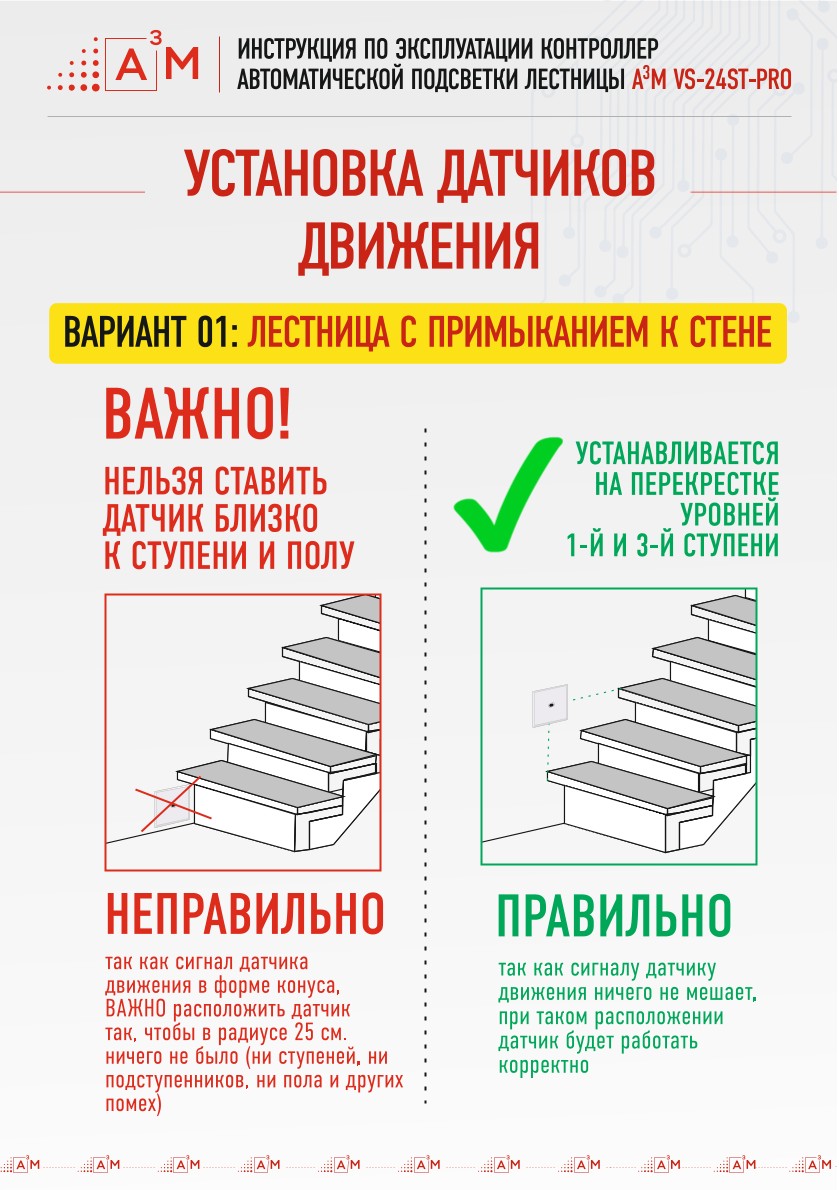

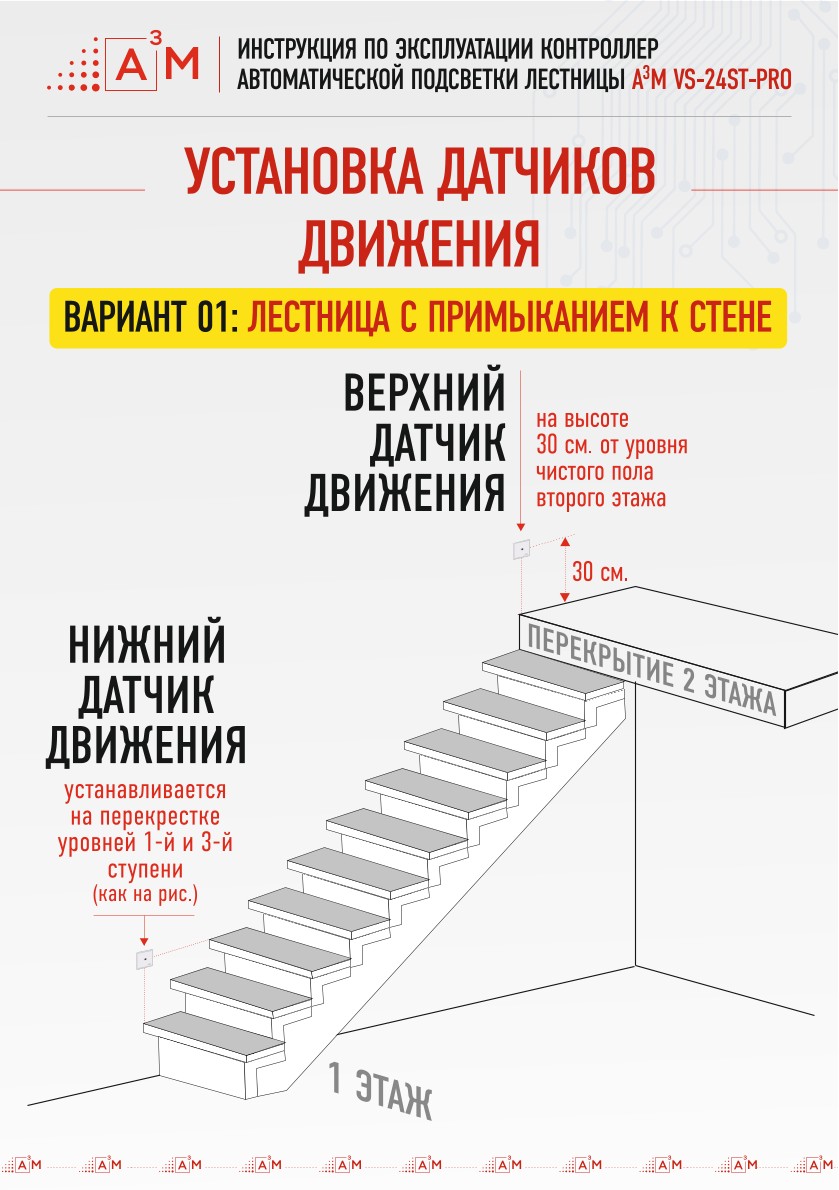

Вариант 01: Лестница с примыканием к стене

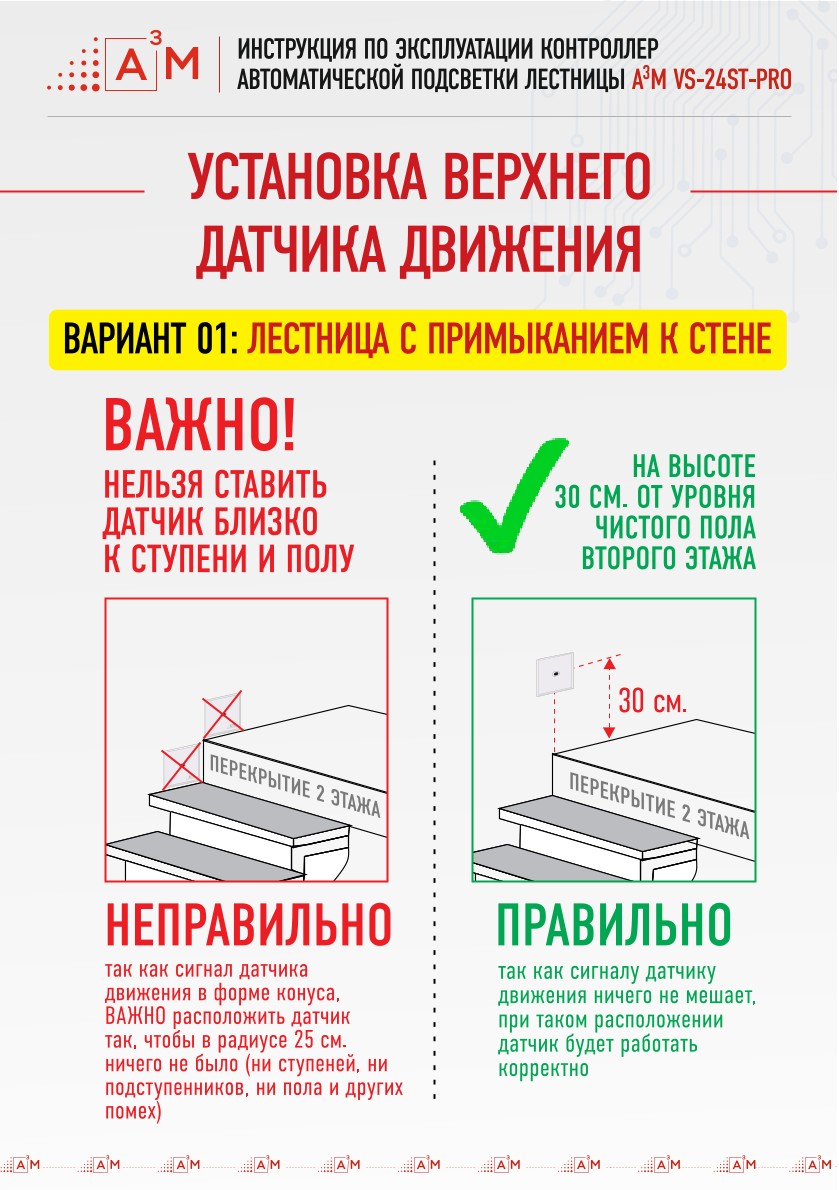

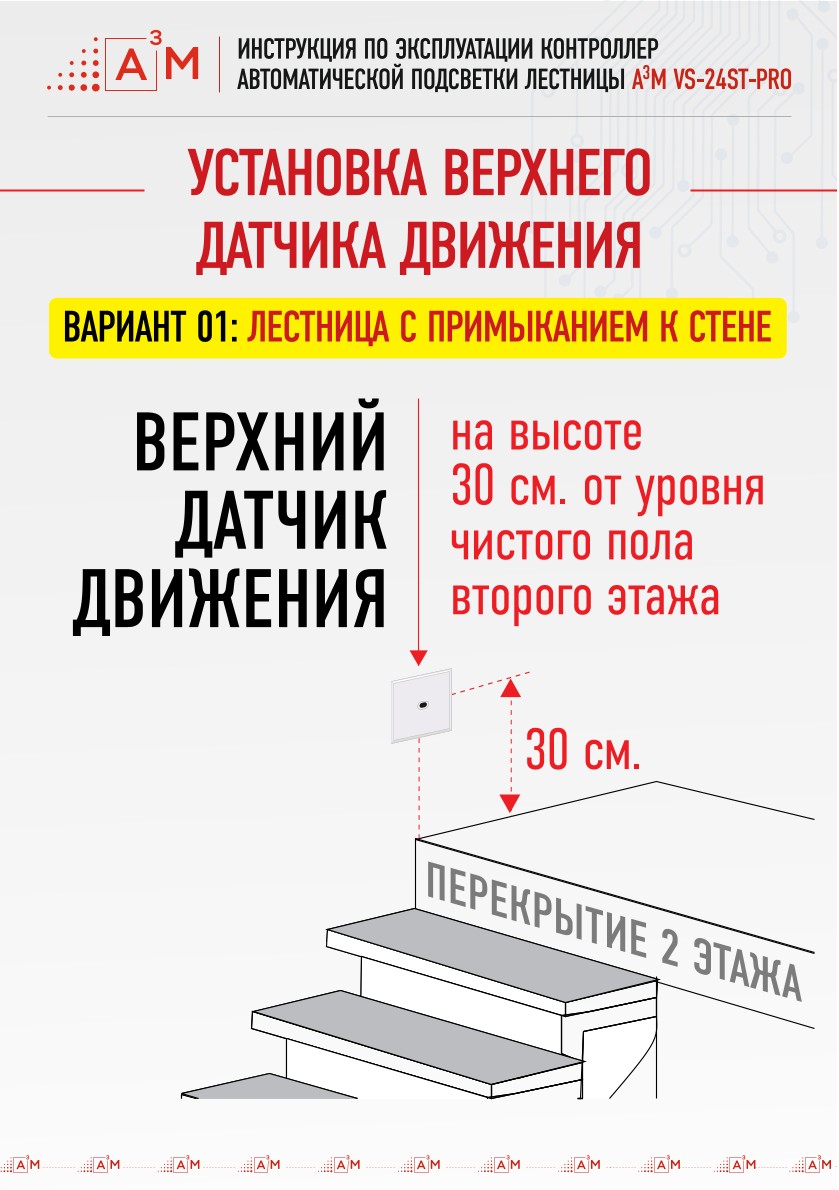

• Верхний датчик: устанавливается на высоте 30 см от уровня чистого пола второго этажа.

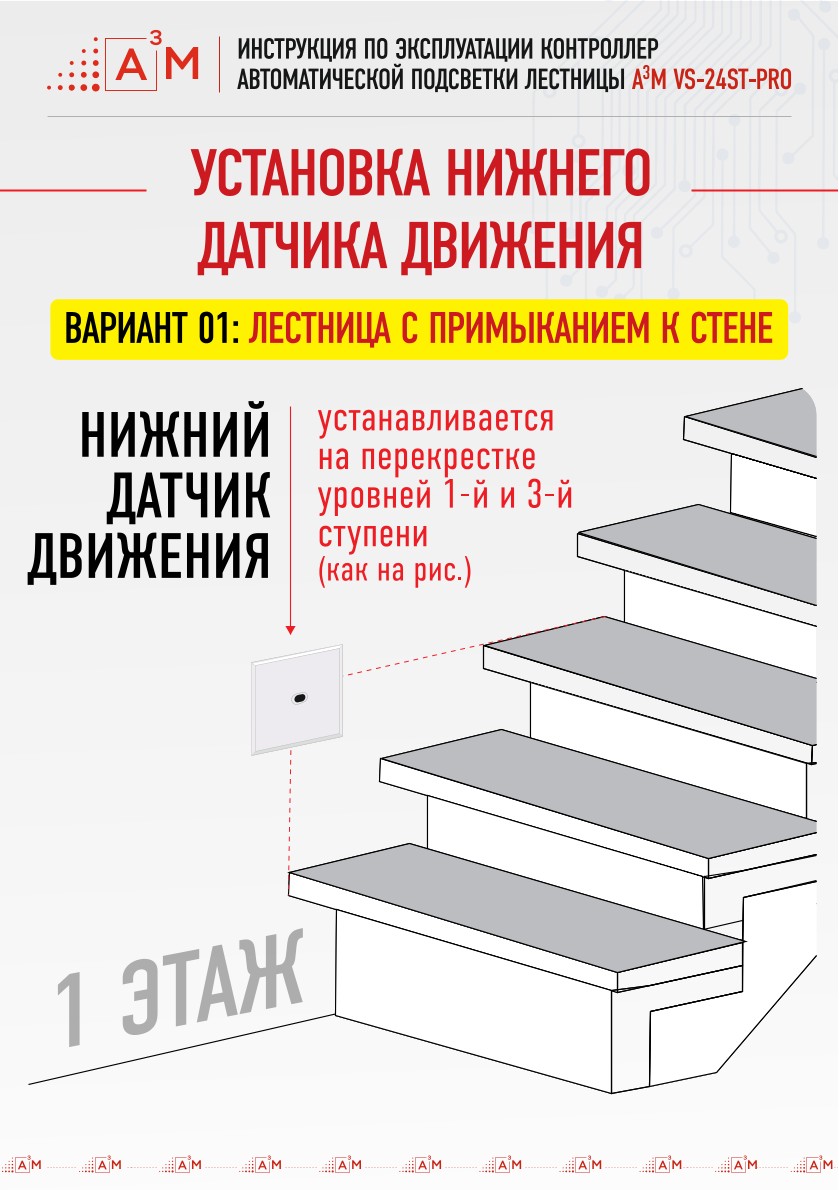

• Нижний датчик: устанавливается на стене на перекрестке уровней 1-й и 3-й ступени.

Вариант 01: Лестница с примыканием к стене

Правильно: Датчик монтируется на высоте ровно 30 см от уровня чистого пола второго этажа. При таком монтаже оптическому сигналу ничего не мешает, система работает корректно.

Неправильно: Запрещено устанавливать датчик слишком близко к полу или плоскости проступи ступеней. Излучаемый сигнал имеет форму конуса, поэтому в радиусе 25 см перед сенсором не должно быть никаких физических препятствий (стен, подступенников, элементов декора), иначе возникнут ложные срабатывания.

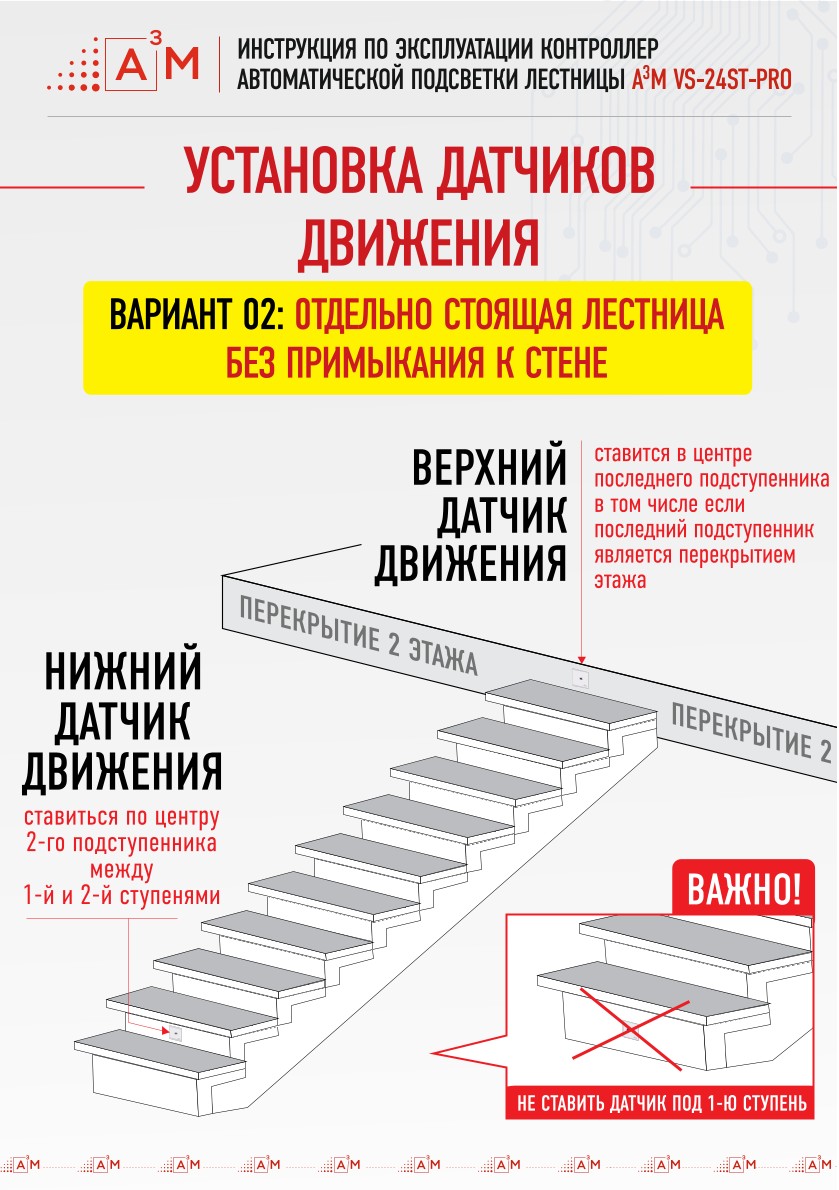

Вариант 02: Отдельно стоящая лестница без примыкания к стене

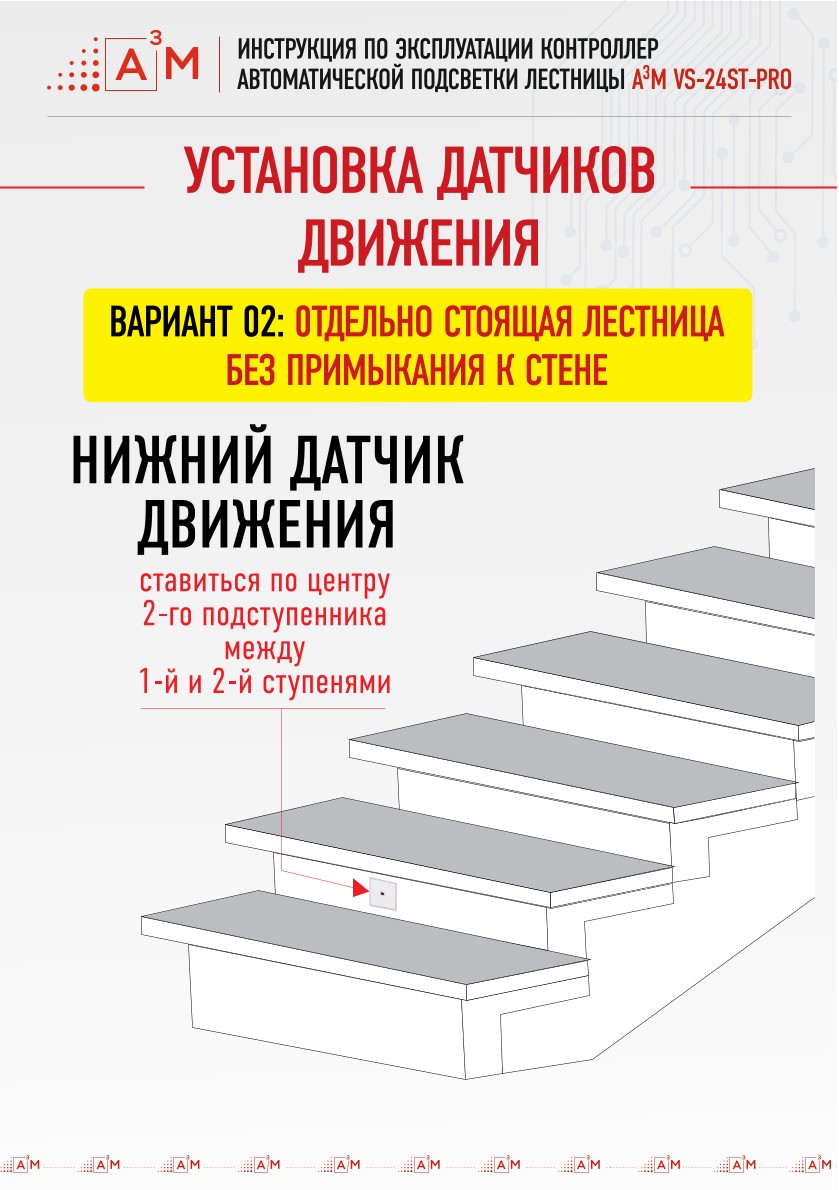

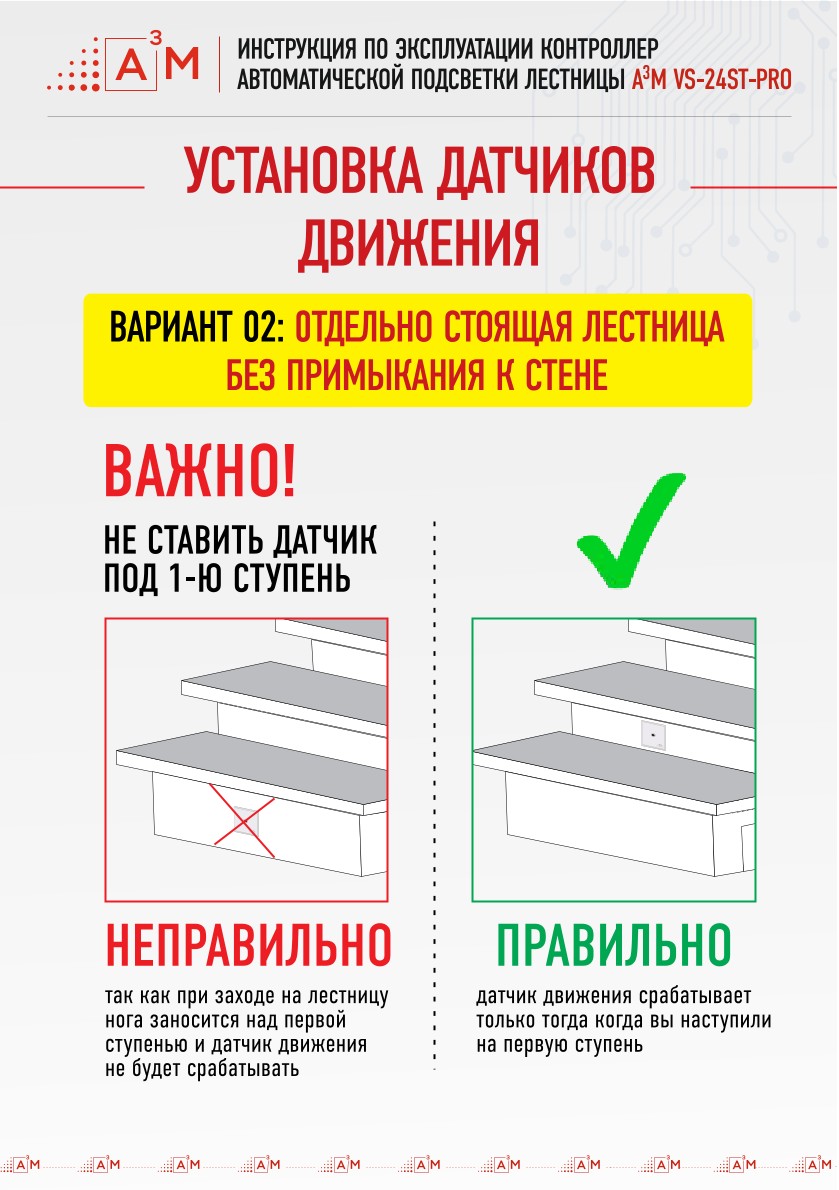

• Нижний датчик: ставится по центру 2-го подступенка (между 1-й и 2-й ступенями).

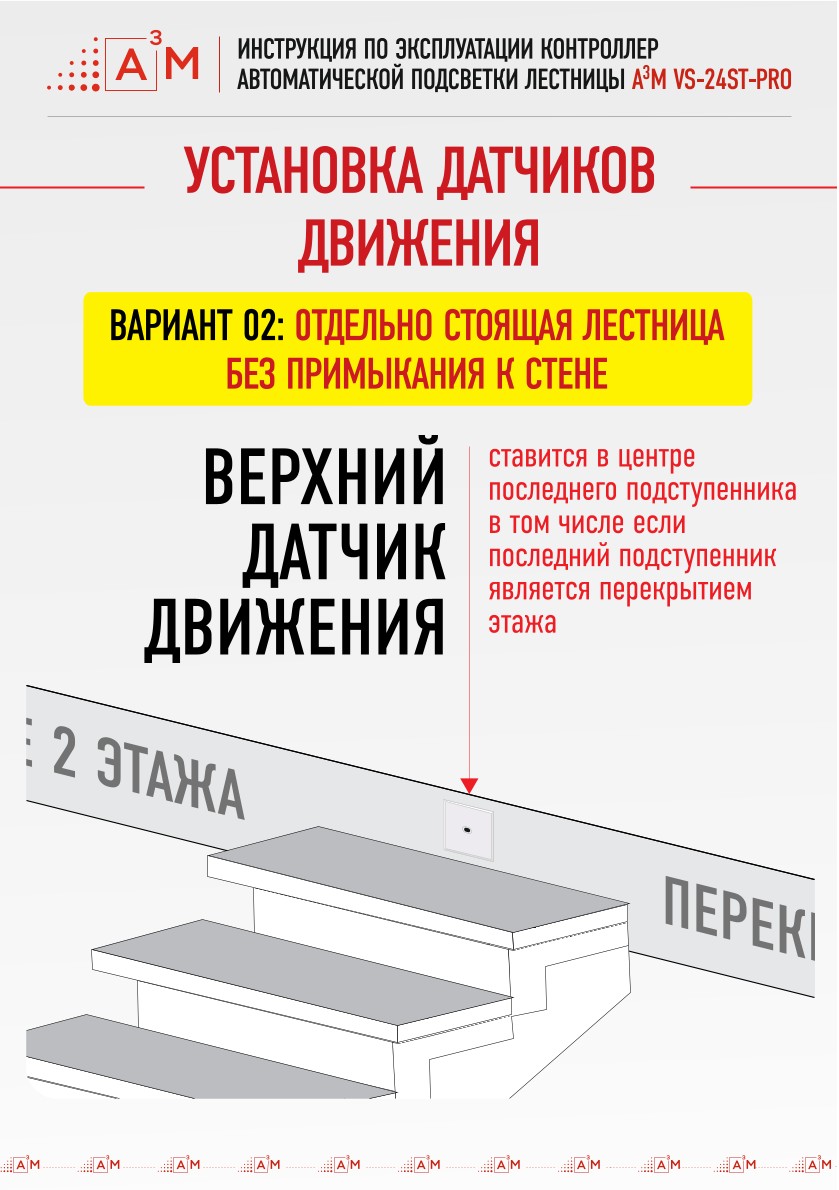

• Верхний датчик: ставится в центре последнего подступенка (даже если он является перекрытием этажа).

ВАЖНО! Не ставить датчик под 1-ю ступень.

Так как при заходе на лестницу нога заносится над первой ступенью, датчик движения не будет срабатывать (луч проходит ниже). При установке во 2-й подступенок датчик сработает корректно именно тогда, когда вы наступите на первую ступень.

Монтаж верхнего датчика движения (отдельно стоящая лестница):

• Датчик устанавливается строго в центре последнего подступенка.
• Это правило действует и должно соблюдаться даже в том случае, если последний подступенок визуально является торцом межэтажного перекрытия 2-го этажа.

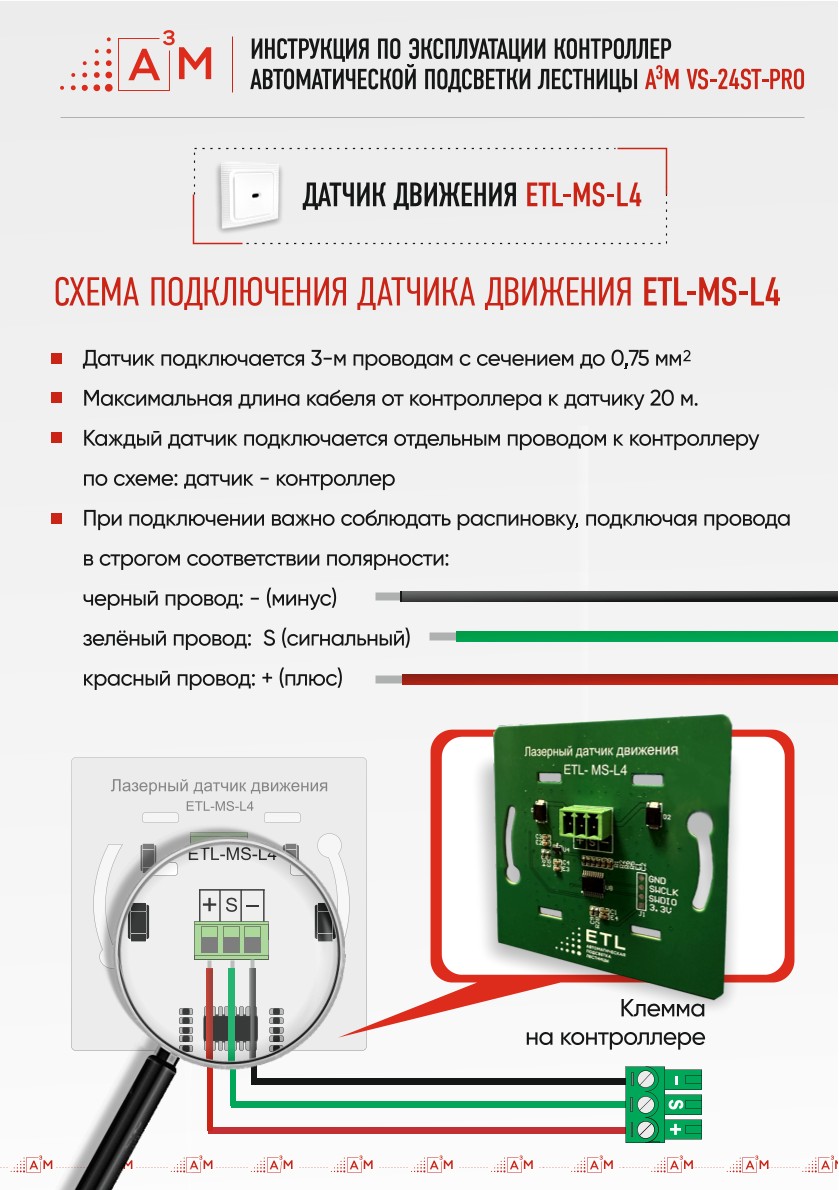

• Датчик подключается 3-мя проводами (а лучше витая пара UTP 5e) с сечением до 0,75 мм².
• Максимальная длина кабеля от контроллера к датчику — 20 метров.

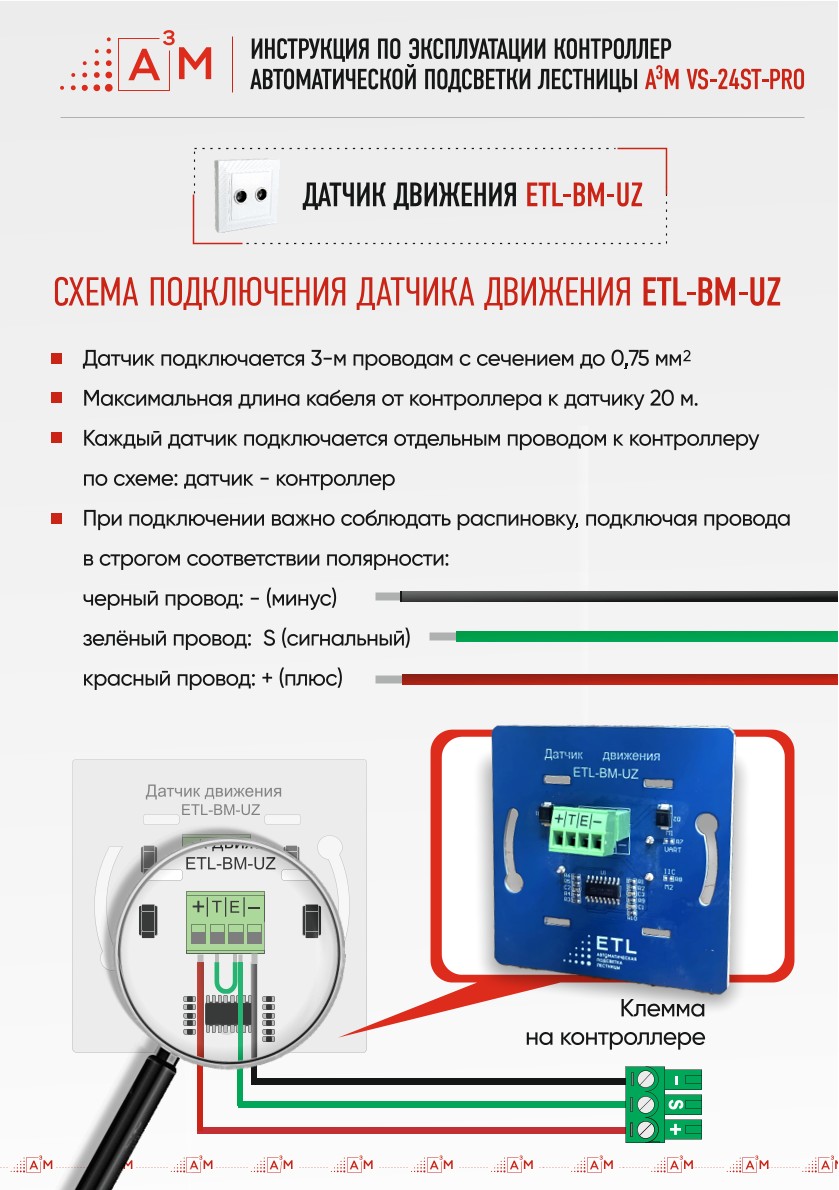

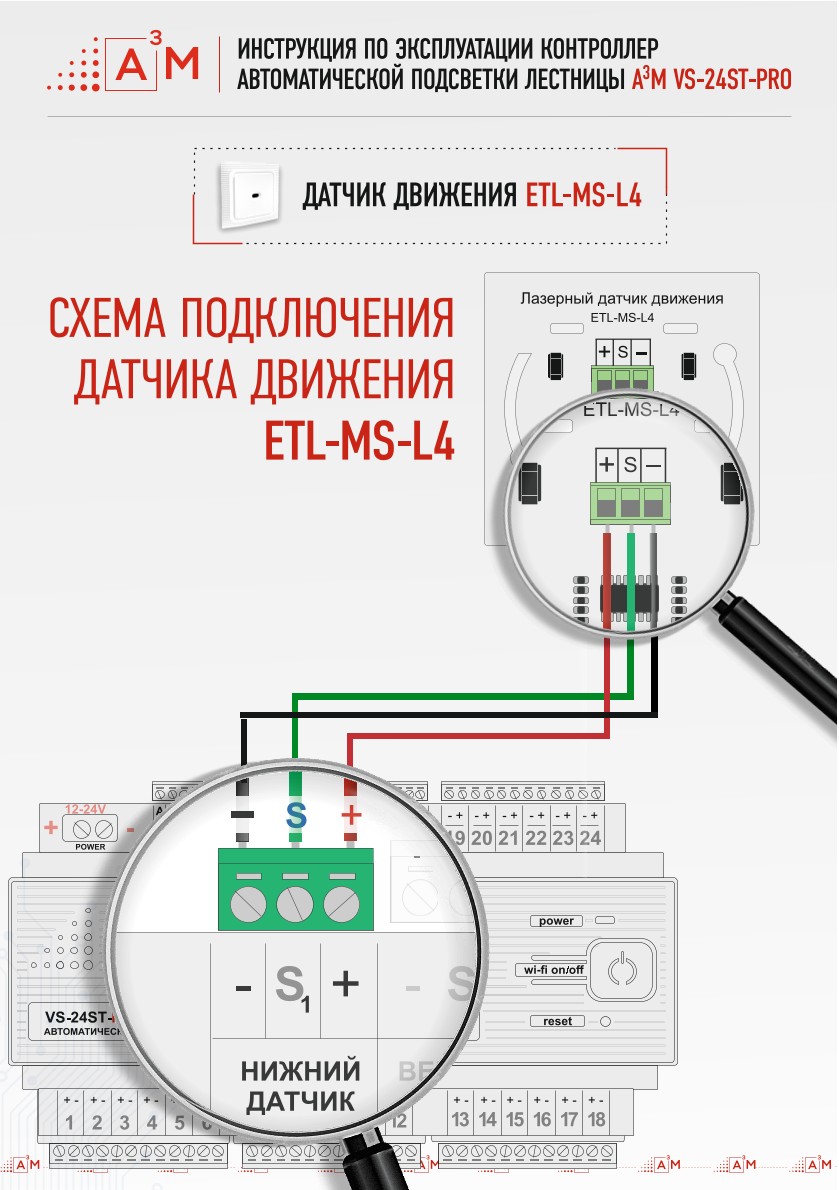

• Полярность подключения: Черный провод: - (минус); Зеленый провод: S (сигнальный); Красный провод: + (плюс).

ВАЖНО: Расстояние сработки устанавливайте не больше половины длины ступени (Например: длина ступени 1 м. -> указывайте значение не больше 60 см).

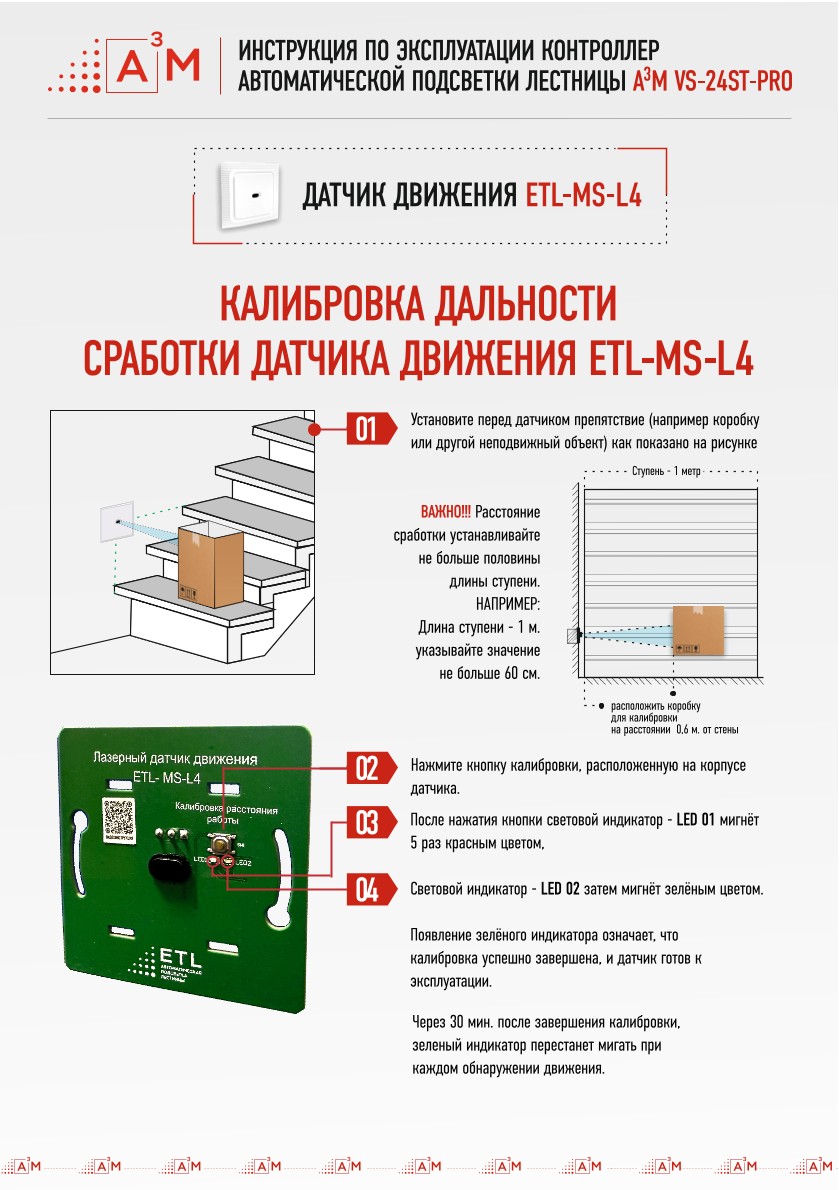

• 01. Установите перед датчиком препятствие (например коробку) на расстоянии 0,6 м.
• 02. Нажмите кнопку калибровки, расположенную на корпусе датчика.
• 03. Световой индикатор LED 01 мигнет 5 раз красным цветом.
• 04. Затем индикатор LED 02 мигнет зеленым цветом. Появление зеленого индикатора означает, что калибровка успешно завершена.

• В интерфейсе контроллера, в разделе «Настройка нижнего датчика» -> «Тип датчика» выбираем пункт «Ультразвуковой датчик ETL-BM-UZ».
• Выбор дальности сработки: Настраивается ползунком прямо в приложении (в см). Устанавливайте значение не больше половины длины ступени (например для 1м ступени - 60 см).

• Датчик подключается 3-мя проводами (а лучше витая пара UTP 5e) с сечением до 0,75 мм².
• Максимальная длина кабеля от контроллера к датчику — 20 метров.
• Полярность подключения: Черный провод: - (минус); Зеленый провод: S (сигнальный); Красный провод: + (плюс).

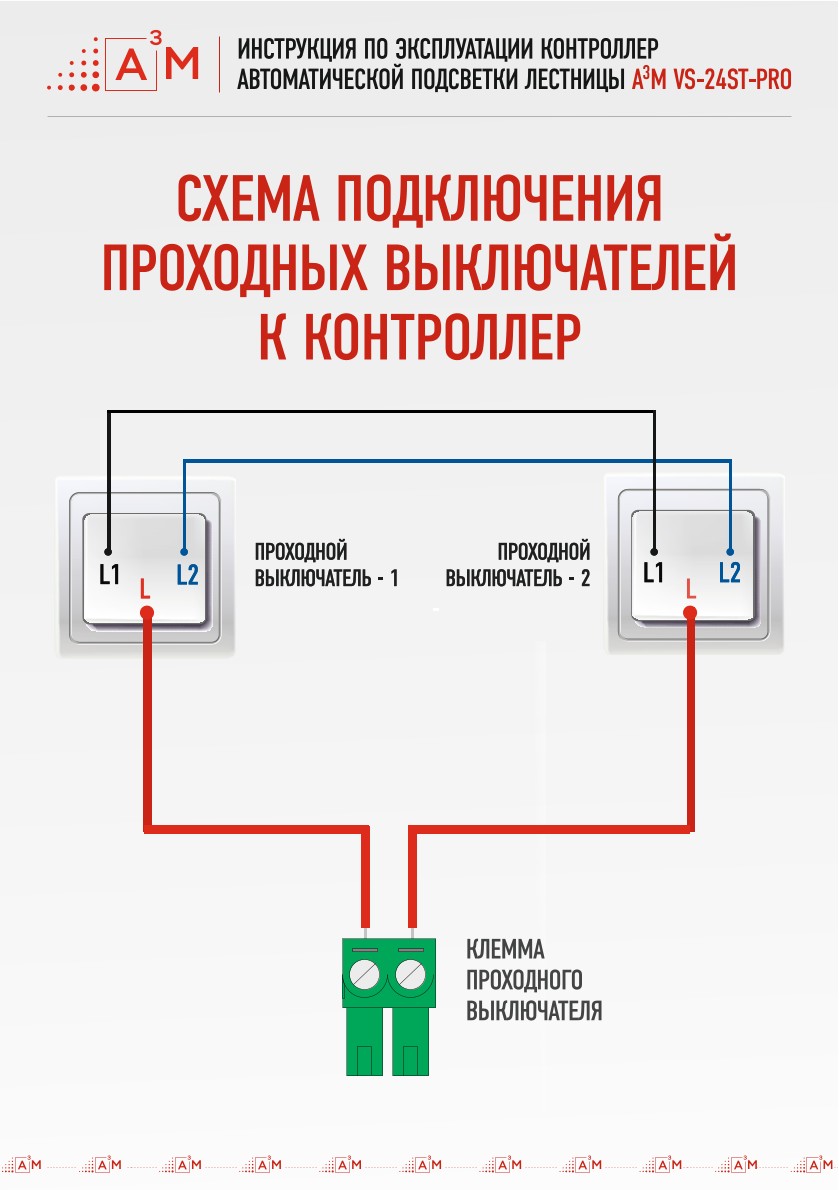

Для правильного подключения классических настенных проходных выключателей к блоку управления автоматической подсветкой:

• Два проходных выключателя коммутируются между собой параллельно через штатные рабочие контакты L1 и L2.
• Общие питающие контакты выключателей (обозначенные литерой L) выводятся цельными жилами к электрощитку.

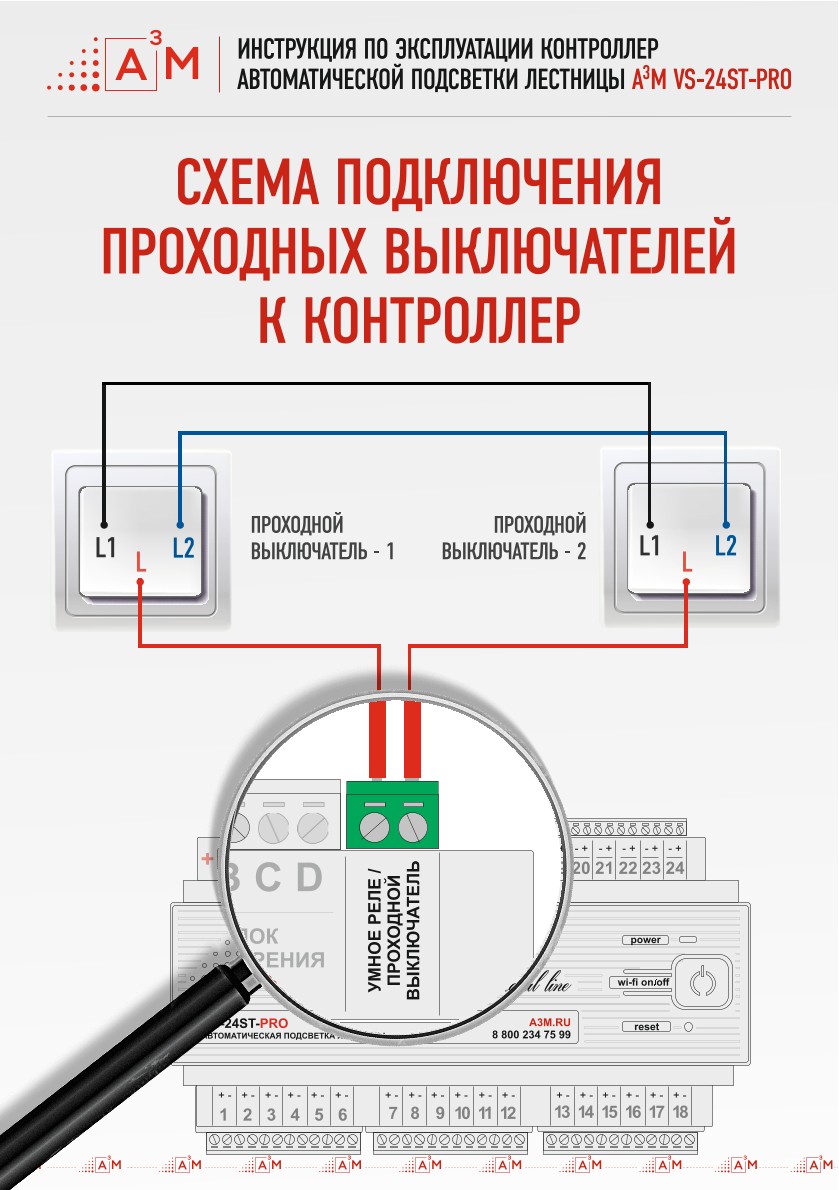

• Эти два провода подключаются напрямую в зеленую двухконтактную «Клемму проходного выключателя», расположенную на контроллере.

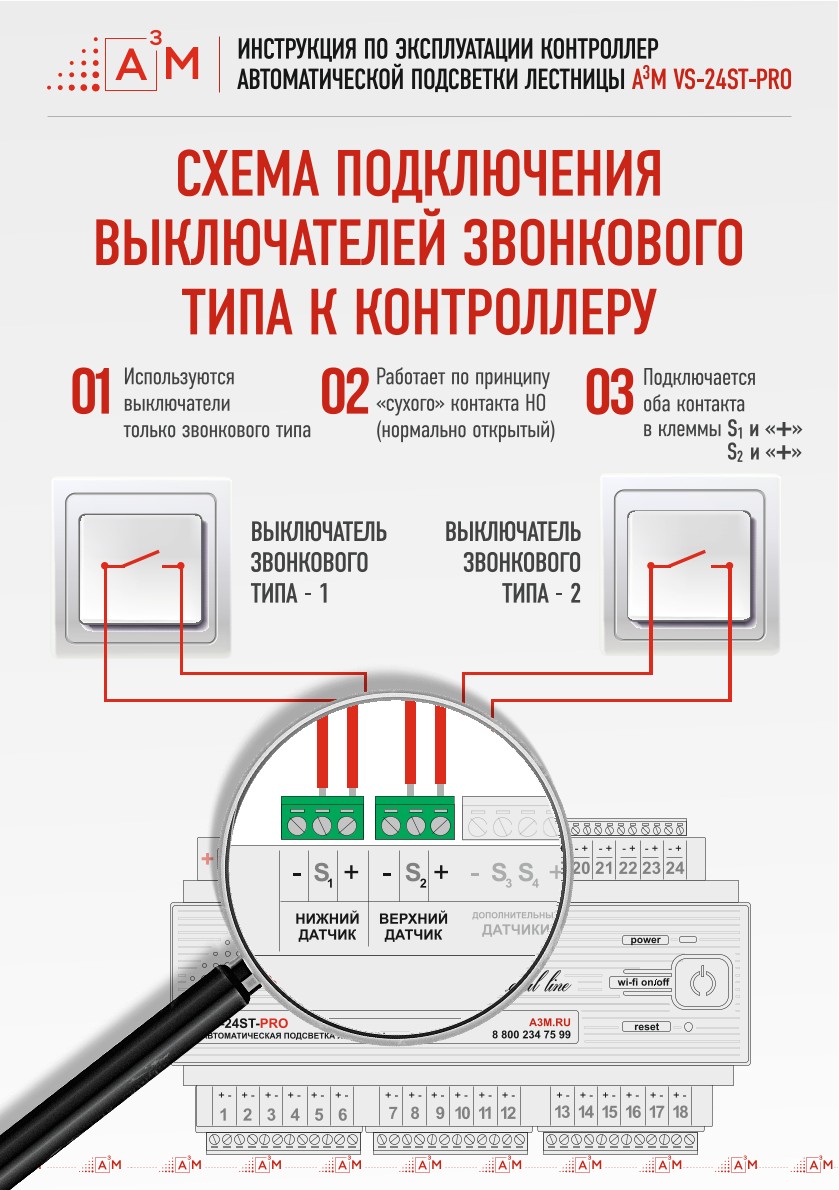

Если вы хотите запускать подсветку лестницы с кнопки на стене вместо автоматических датчиков:

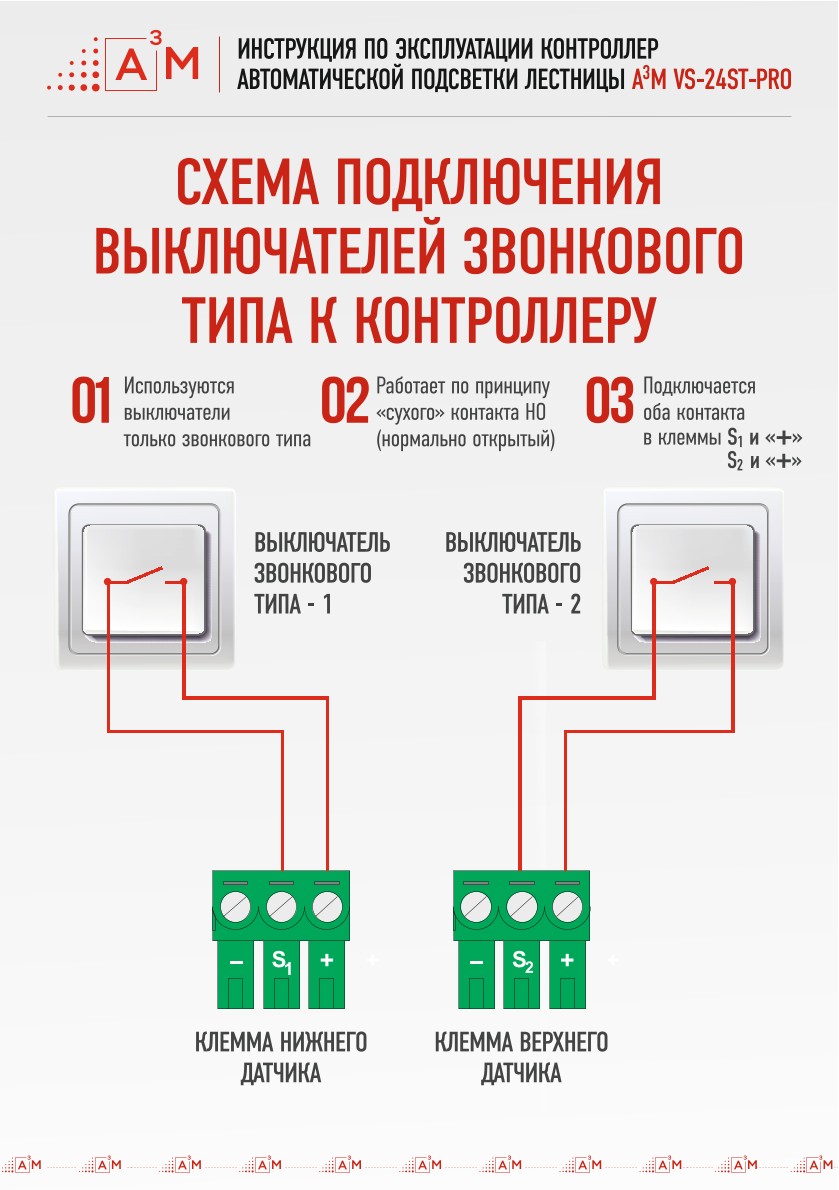

• 01. Используются выключатели только звонкового типа (кнопки без фиксации).
• 02. Система работает по принципу «сухого» контакта NO (нормально открытый).
• 03. Выключатели подключаются в клеммные колодки датчиков: первый выключатель в клеммы S₁ и +, второй в S₂ и +.

При использовании выключателей звонкового типа или сторонних систем безопасности вместо датчиков движения, необходимо изменить параметры в интерфейсе контроллера:

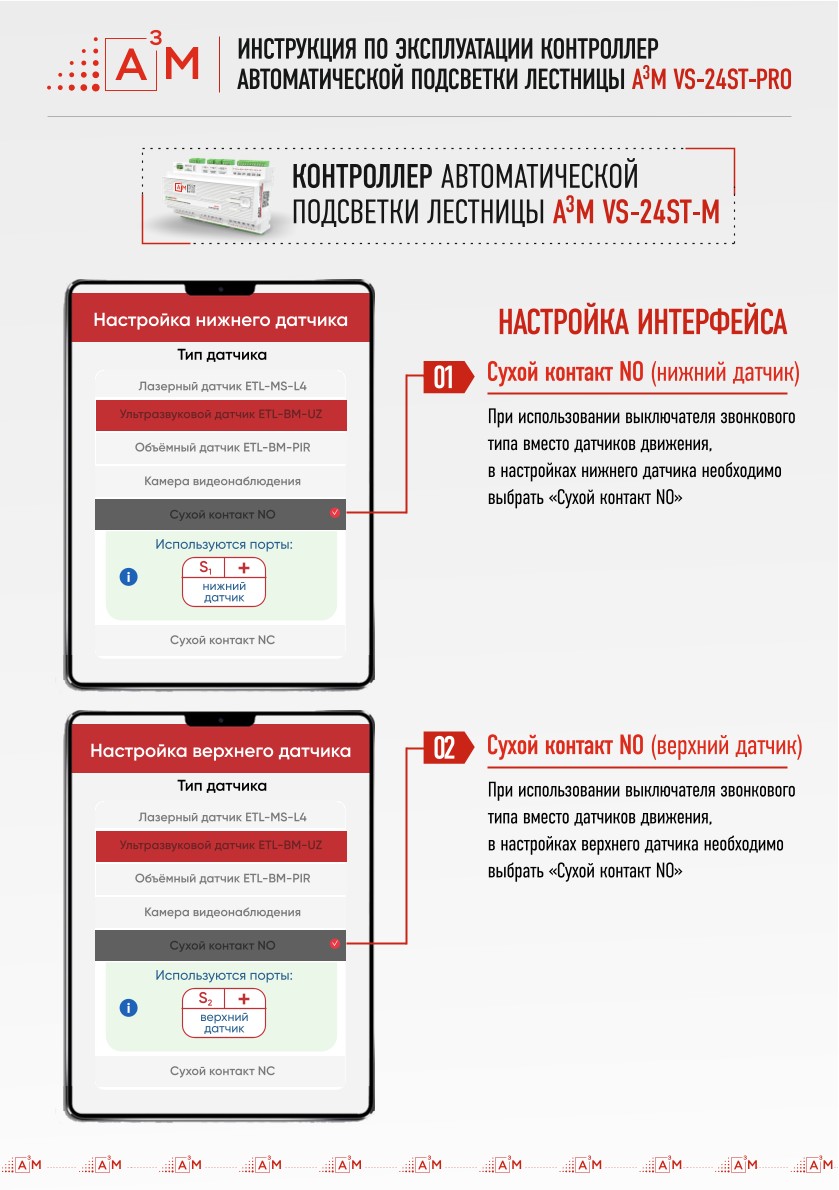

• В разделе «Настройка нижнего датчика» выберите тип «Сухой контакт NO».
• В разделе «Настройка верхнего датчика» также выберите «Сухой контакт NO».

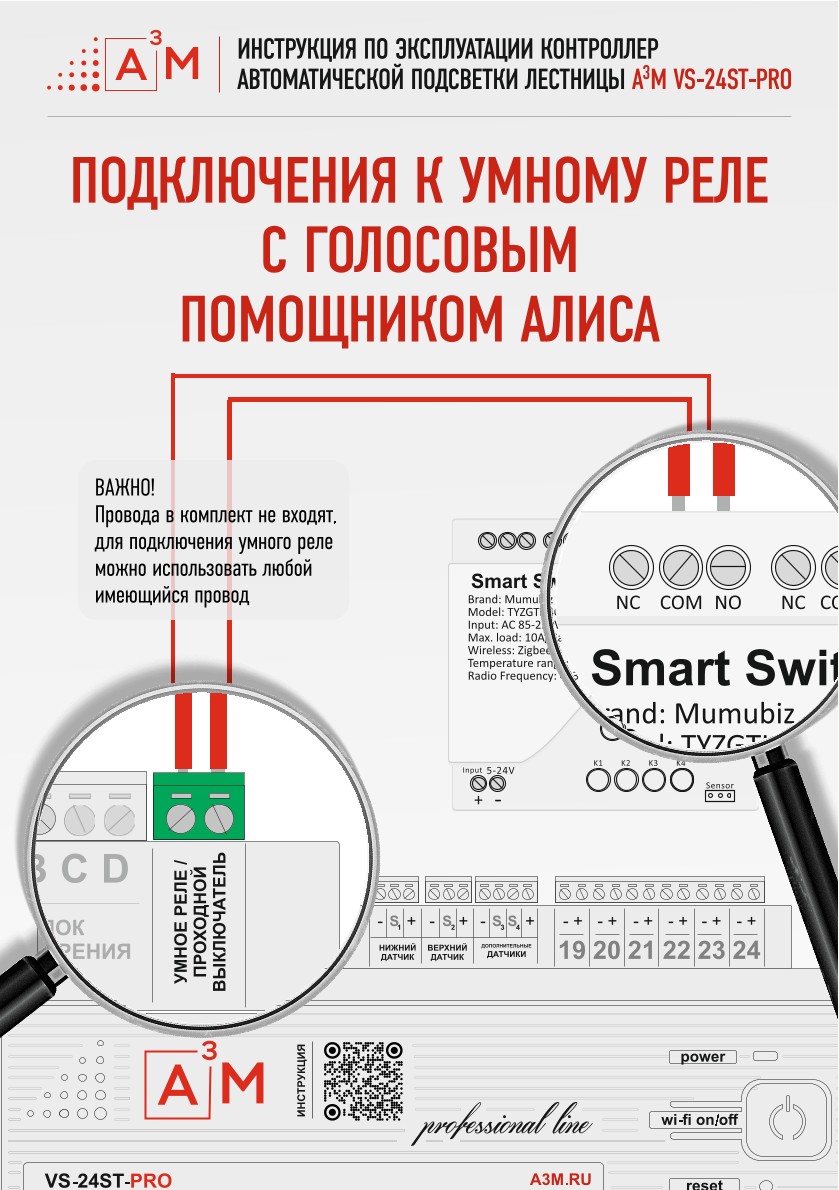

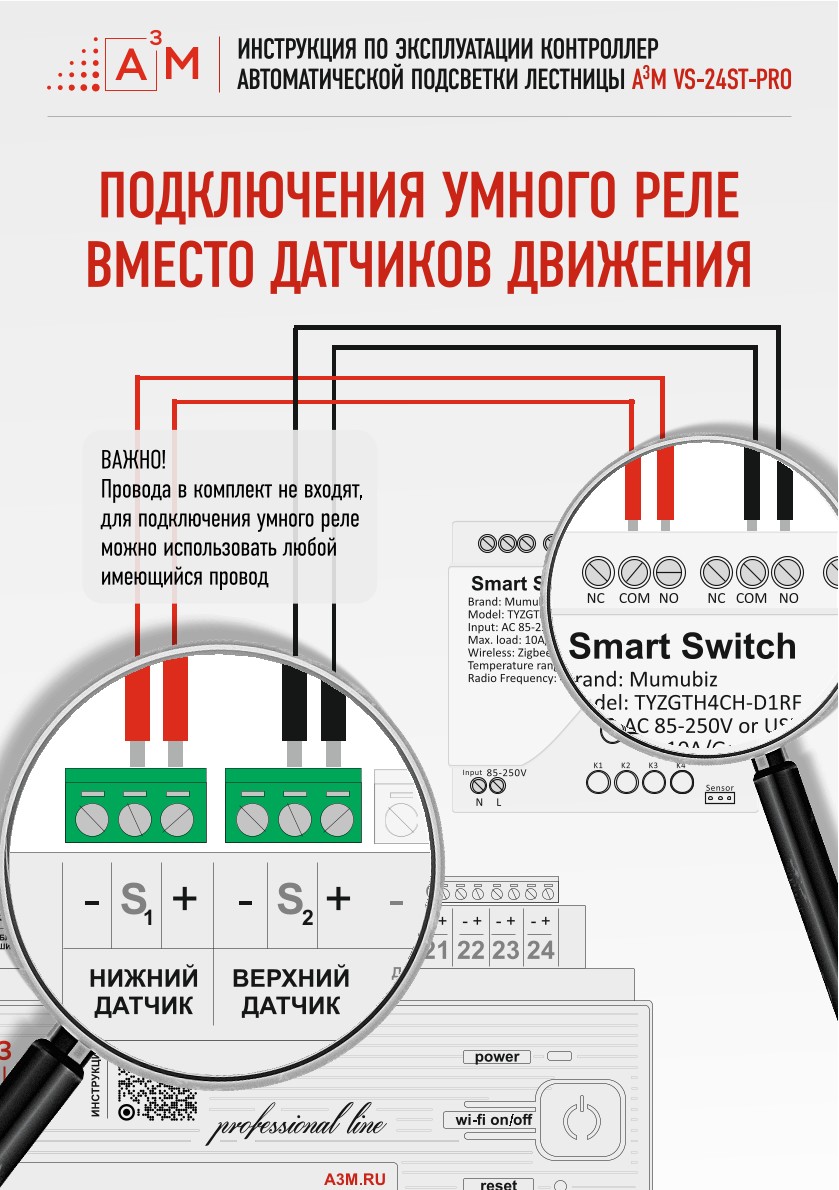

• Для интеграции лестницы в экосистему Умного дома можно использовать любое совместимое умное реле (сухой контакт).
• Два провода с нормально открытых контактов реле подключаются напрямую в зеленую колодку контроллера с надписью «УМНОЕ РЕЛЕ / ПРОХОДНОЙ ВЫКЛЮЧАТЕЛЬ».

Если вы используете внешние датчики движения системы Умный дом, вы можете запускать контроллер через умное многоканальное реле:

• Контакты реле подключаются в порты нижнего и верхнего датчика на контроллере.
• Используются контакты NO и COM на реле, которые замыкаются на клеммы S и + на контроллере A³M. В приложении при этом выбирается режим «Сухой контакт NO».

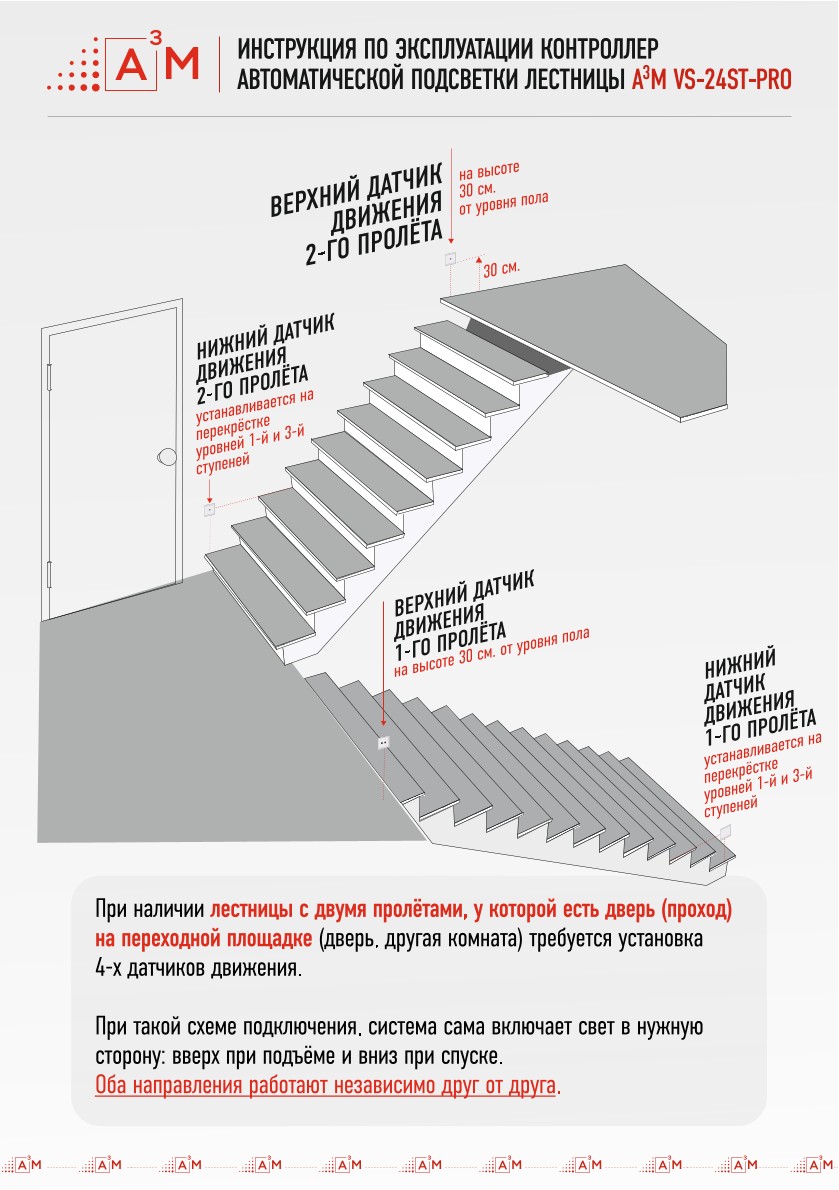

При наличии лестницы с двумя пролетами, у которой есть дверь (или проход в другую комнату) на переходной площадке, требуется установка 4-х датчиков движения (по 2 датчика на каждый пролет).

При такой схеме подключения система сама понимает вектор движения и включает свет в нужную сторону: вверх при подъеме и вниз при спуске. Оба направления работают независимо друг от друга.

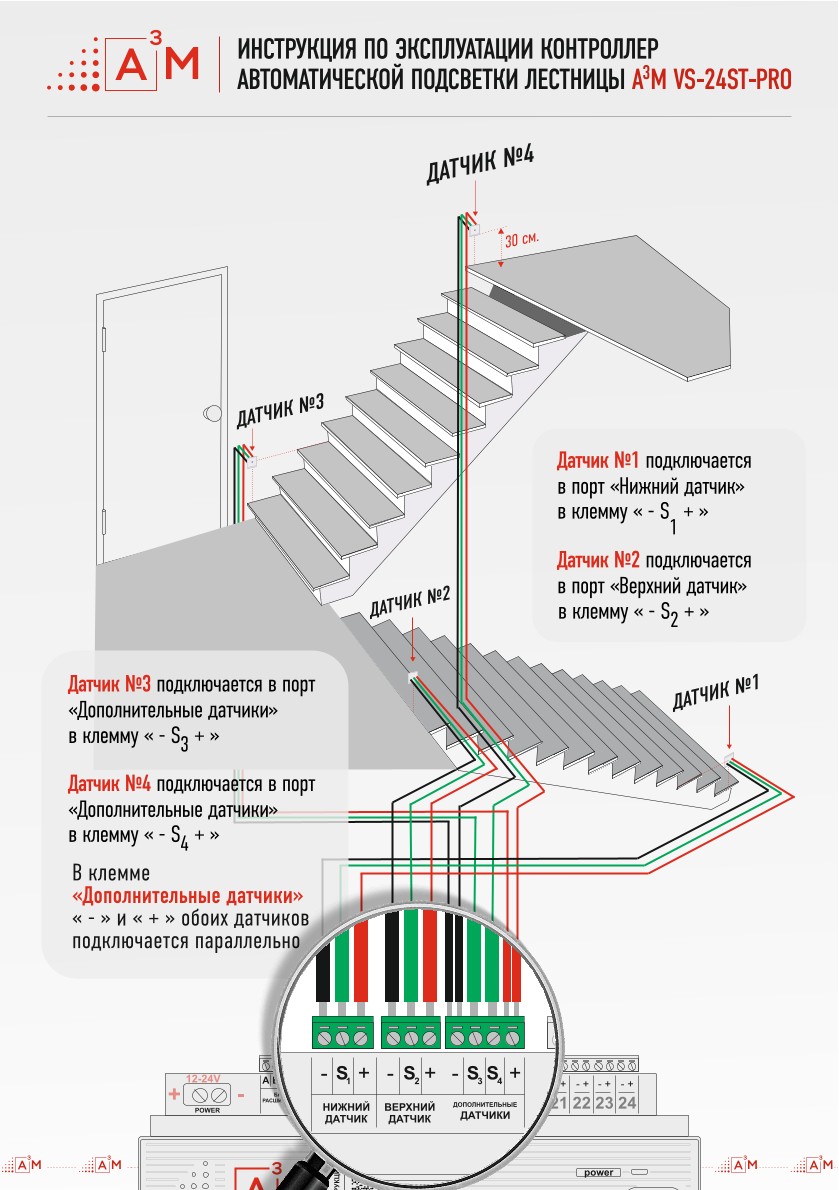

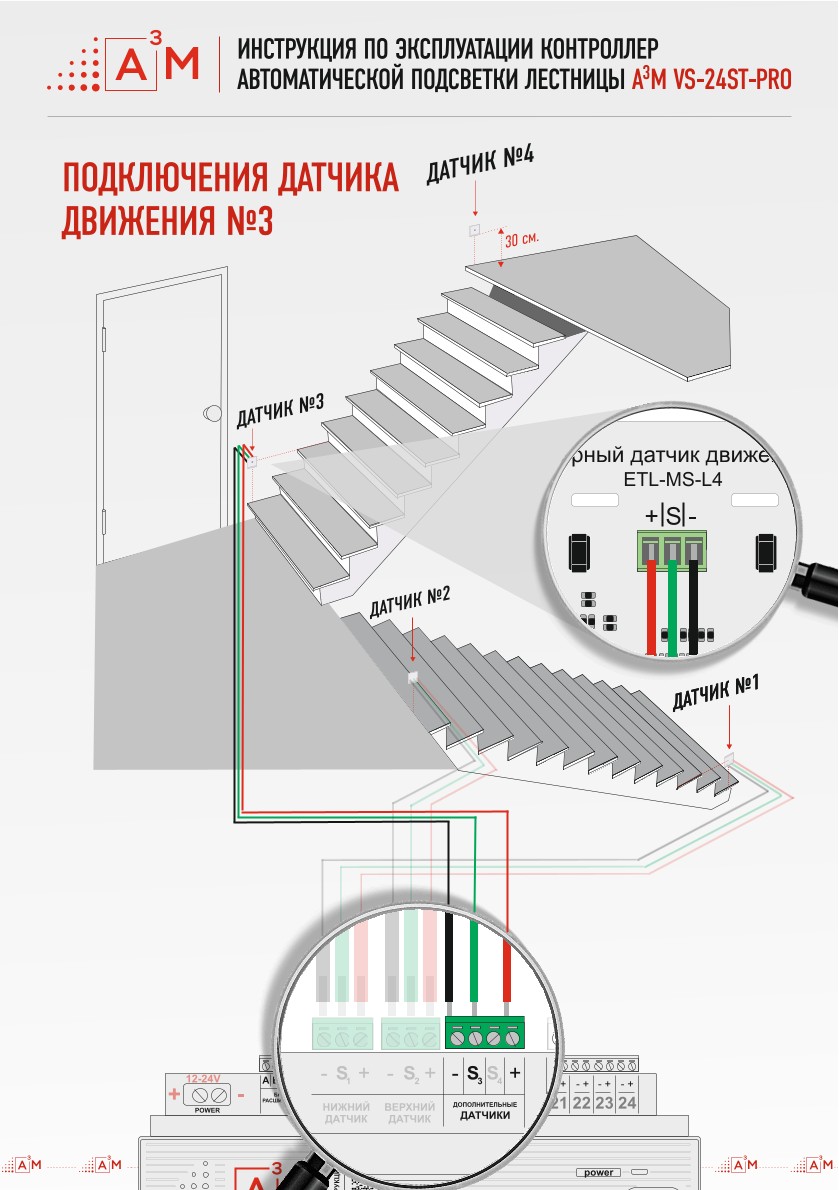

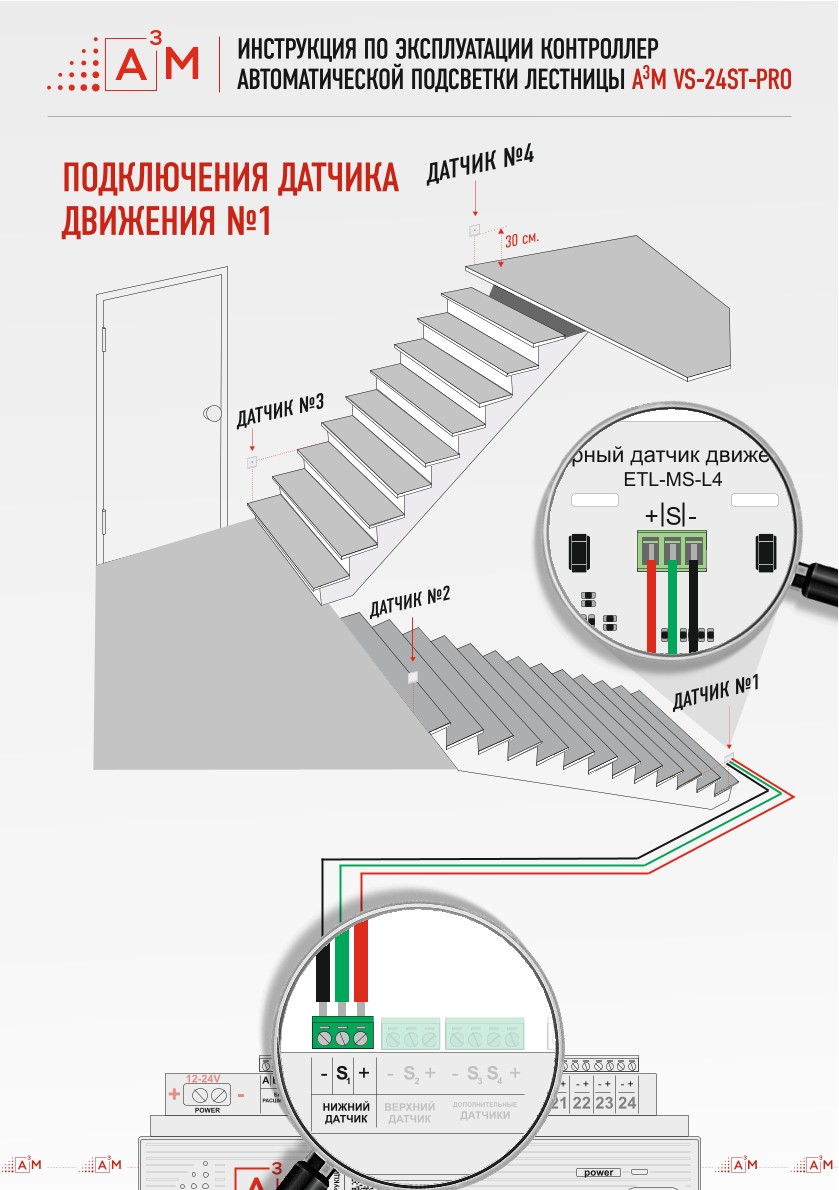

• Датчик №1 (самый нижний) подключается в порт «Нижний датчик» (в клемму S₁).

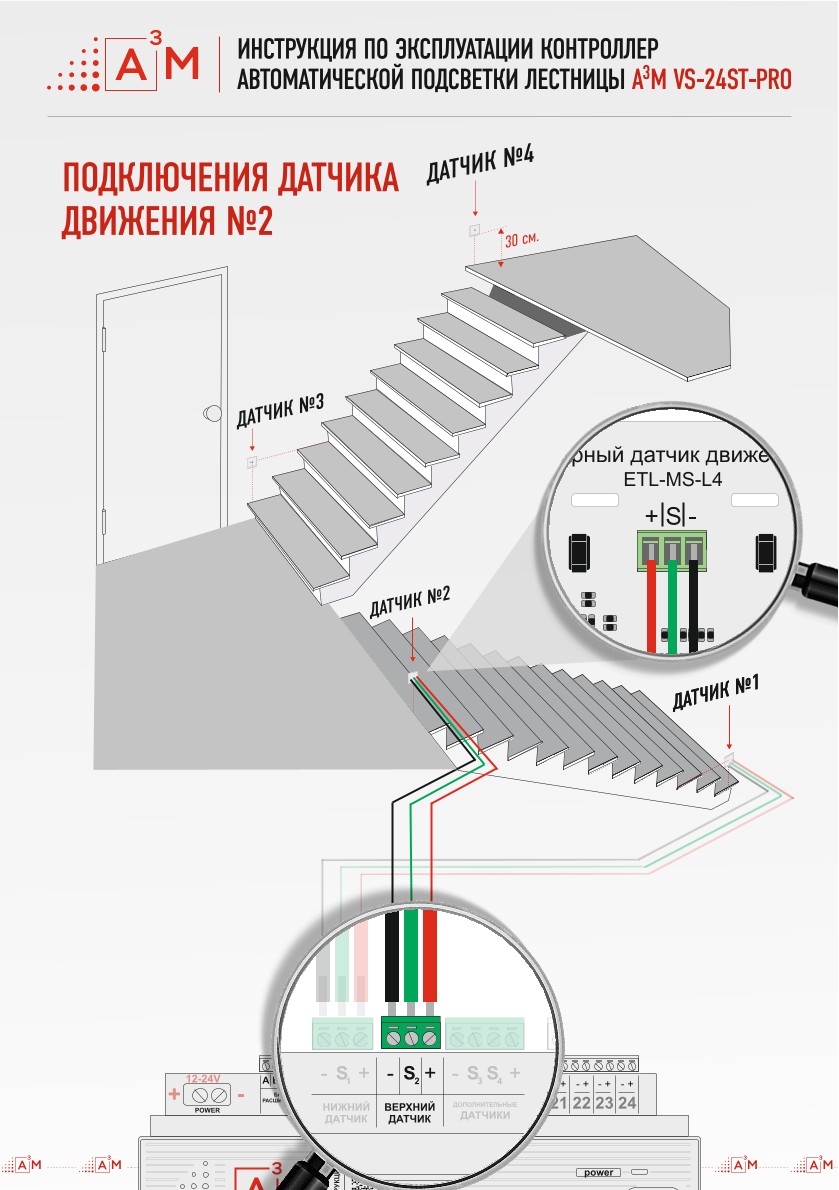

• Датчик №2 (под площадкой) подключается в порт «Верхний датчик» (в клемму S₂).
• Датчик №3 (над площадкой) подключается в порт «Дополнительные датчики» (в клемму S₃).

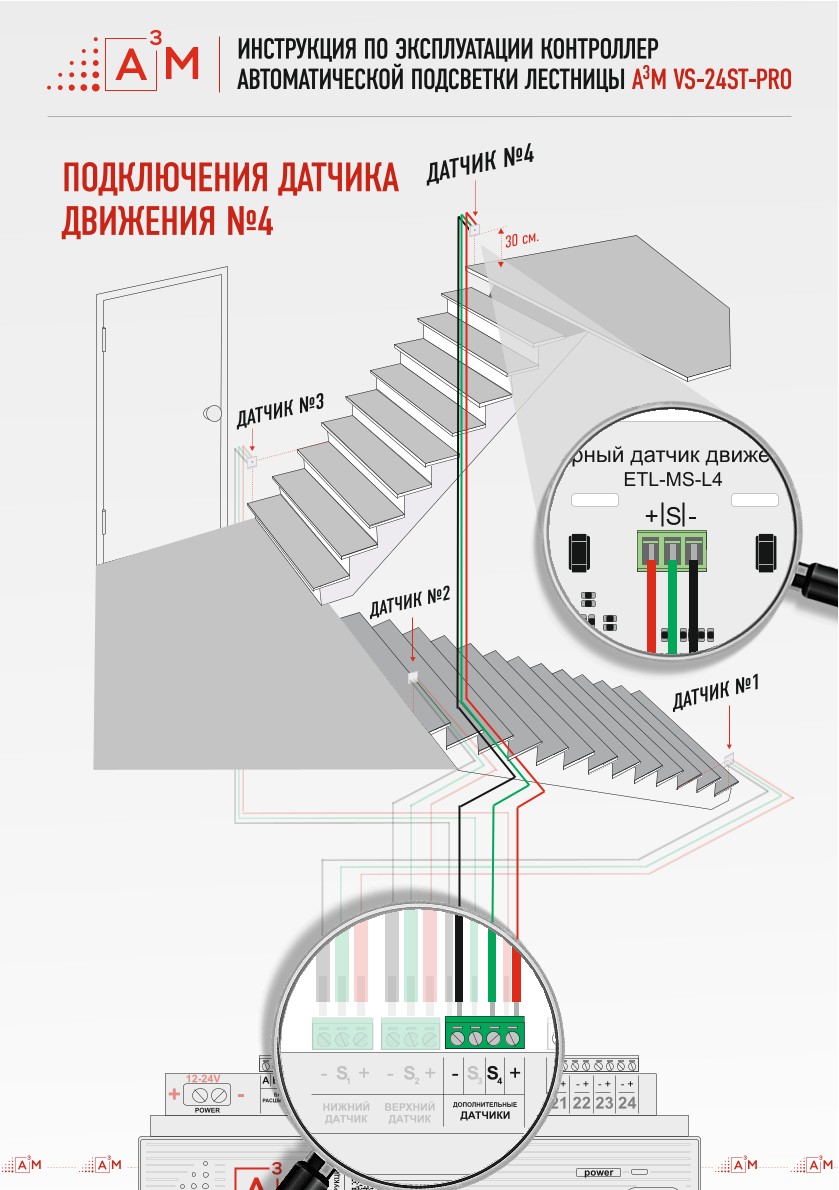

• Датчик №4 (самый верхний) подключается в порт «Дополнительные датчики» (в клемму S₄).
• Контакты питания (- и +) для дополнительных датчиков №3 и №4 подключаются параллельно в одну колодку.

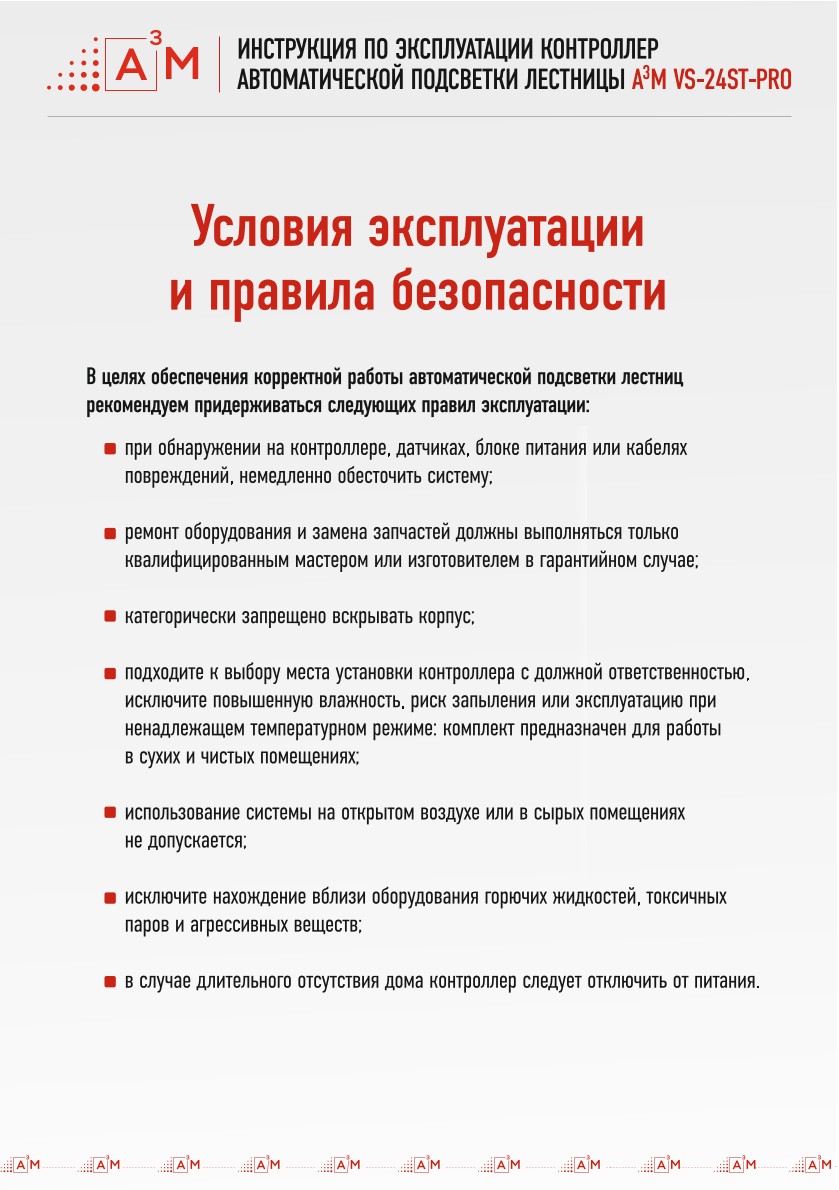

• При обнаружении на контроллере, датчиках, блоке питания или кабелях повреждений, немедленно обесточить систему.
• Ремонт оборудования и замена запчастей должны выполняться только квалифицированным мастером или изготовителем. Категорически запрещено вскрывать корпус самостоятельно.
• Исключите повышенную влажность, риск запыления. Использование системы на открытом воздухе или в сырых помещениях не допускается (оборудование предназначено для работы в сухих помещениях).
• Исключите нахождение вблизи оборудования горючих жидкостей, токсичных паров и агрессивных веществ.

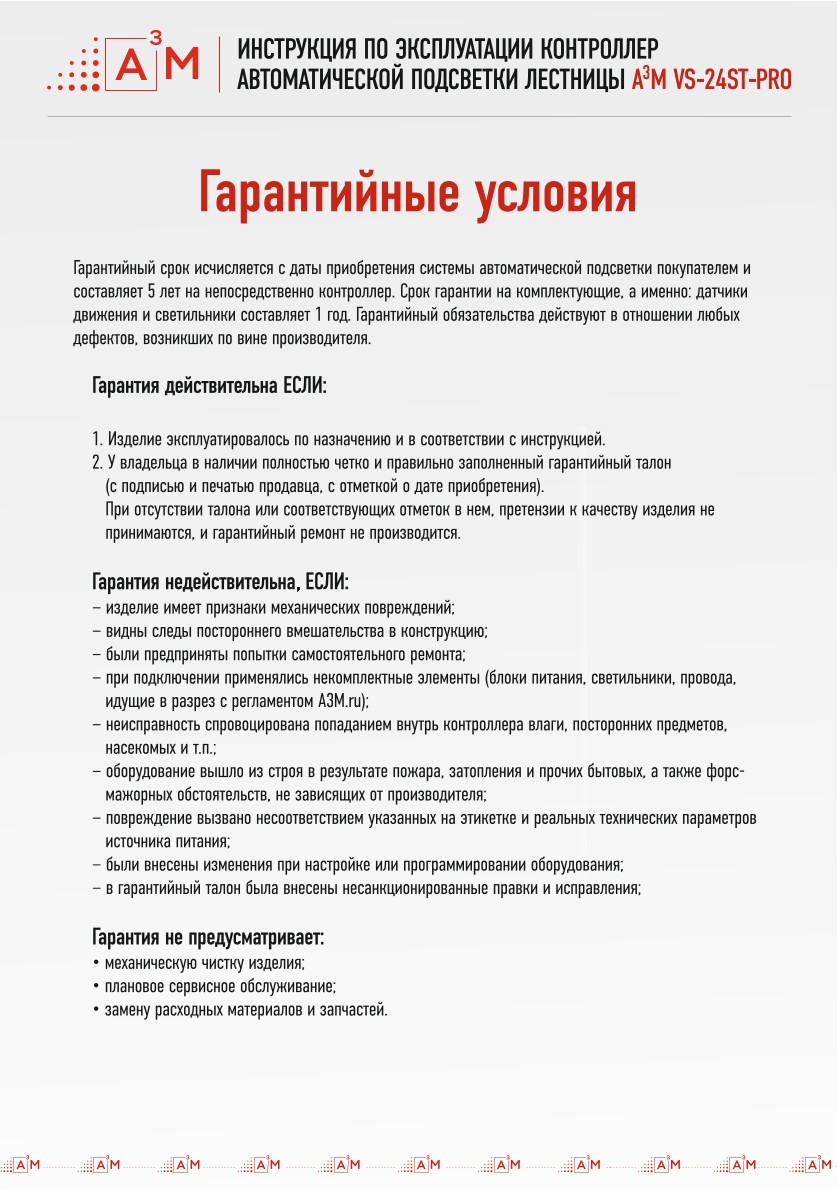

Гарантийный срок составляет 5 лет на непосредственно контроллер и 1 год на комплектующие (датчики движения и светильники).

Гарантия недействительна, если:

• Изделие имеет признаки механических повреждений или самостоятельного ремонта.
• При подключении применялись некомплектные элементы, идущие в разрез с регламентом A3M.
• Неисправность спровоцирована попаданием внутрь контроллера влаги или насекомых.
• Повреждение вызвано несоответствием указанных на этикетке и реальных технических параметров источника питания.
• В гарантийный талон были внесены несанкционированные правки.
